Trong các tòa nhà hiện đại, hệ thống camera giám sát đóng vai trò như “mắt thần” đảm bảo an ninh, theo dõi mọi hoạt động và hỗ trợ xử lý sự cố. Mặc dù vậy, rất nhiều hệ thống CCTV vẫn gặp tình trạng hư hỏng hàng loạt vào mùa mưa bão. Camera mất tín hiệu, hình ảnh giật, đầu ghi không nhận kết nối hoặc switch PoE bị cháy cổng mạng là những tình huống diễn ra khá phổ biến. Điều đáng nói là phần lớn sự cố này không xuất phát từ đường nguồn – nơi nhiều kỹ thuật viên thường chú trọng lắp đặt chống sét – mà đến từ xung quá áp lan truyền trên chính đường tín hiệu camera.

Để hạn chế rủi ro, các tiêu chuẩn bảo vệ chống sét quốc tế như IEC 62305 hay IEC 61643 đều khuyến nghị sử dụng chống sét lan truyền – SPD tín hiệu cho các tuyến truyền thông trong hệ thống điện – điện tử. Với hệ thống camera, thiết bị chống sét lan truyền – SPD tín hiệu không chỉ triệt tiêu xung quá áp mà còn ổn định đường truyền, tăng tuổi thọ thiết bị và giảm thiểu nhiễu. Vì vậy, việc hiểu đúng về chống sét lan truyền – SPD tín hiệu, lý do cần sử dụng và cách lựa chọn theo tiêu chuẩn quốc tế sẽ giúp hệ thống camera của tòa nhà hoạt động bền vững, an toàn và hạn chế tối đa sự cố trong mùa giông bão.

Bài viết dưới đây phân tích đầy đủ lý do tại sao hệ thống camera tòa nhà cần chống sét lan truyền – SPD tín hiệu, các dạng quá áp thường gặp, cách chọn chống sét lan truyền – SPD đúng chuẩn quốc tế và mô hình triển khai hiệu quả nhất.

1. Vì sao hệ thống camera tòa nhà cần chống sét lan truyền – SPD tín hiệu?

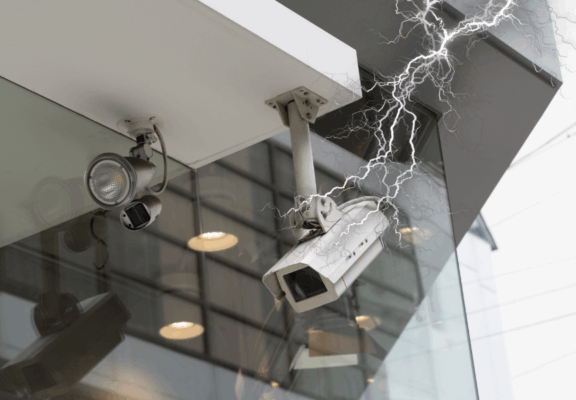

*Camera ngoài trời bị ảnh hưởng bởi sét lan truyền*

Ở bất kỳ tòa nhà nào – từ chung cư, văn phòng, trung tâm thương mại đến nhà máy – hệ thống camera phải hoạt động liên tục 24/7 để đảm bảo an ninh. Tuy nhiên, thực tế ghi nhận nhiều hệ thống vẫn bị tê liệt khi mưa giông xuất hiện. Điều này xảy ra dù nguồn cấp đã có thiết bị chống sét, thậm chí một số công trình còn bố trí UPS và lọc nhiễu nguồn.

Nguyên nhân sâu xa nằm ở chỗ tuyến tín hiệu của camera không được bảo vệ, khiến xung quá áp lan truyền trực tiếp tấn công chipset xử lý, cổng mạng, module PoE hoặc mạch đồng trục. Dù xung quá áp chỉ tồn tại trong thời gian rất ngắn (micro giây), nhưng biên độ có thể lên tới hàng kilovolt, đủ để phá hỏng toàn bộ linh kiện.

Sự cố này thường xảy ra ở các vị trí như:

Camera ngoài trời, gắn trên mái hoặc mặt dựng tòa nhà
Camera hành lang với tuyến cáp dài
Camera tầng hầm chạy cáp gần tuyến điện công suất
Camera dùng PoE kéo dài trên 60–80m

Cáp càng dài, khả năng cảm ứng xung càng cao. Vì vậy, hầu hết hệ thống CCTV trong tòa nhà đều tiềm ẩn rủi ro, đặc biệt khi không có thiết bị chống sét lan truyền – SPD bảo vệ đường tín hiệu.

2. Các dạng xung quá áp lan truyền gây hư hỏng hệ thống camera

Để lựa chọn chống sét lan truyền – SPD đúng chuẩn và phù hợp, cần hiểu rõ các dạng xung quá áp có thể tác động lên đường tín hiệu. Việc phân tích đặc tính từng dạng giúp kỹ sư thiết kế hệ thống bảo vệ hiệu quả hơn.

2.1. Xung quá áp lan truyền do sét cảm ứng

Đây là dạng xung phổ biến nhất và cũng gây thiệt hại nặng nề nhất. Khi sét đánh vào khu vực gần tòa nhà, một từ trường cực mạnh hình thành xung quanh. Cáp tín hiệu, đặc biệt là cáp đồng hoặc cáp mạng đi ngoài trời, sẽ bị cảm ứng điện áp đột biến. Mặc dù sét không đánh trực tiếp vào tòa nhà, nhưng chỉ cần ở khoảng cách vài trăm mét, cường độ cảm ứng đã đủ tạo ra xung lên đến hàng kilovolt.

Xung này lan dọc theo cáp và tấn công vào camera hoặc thiết bị trung tâm trước khi có thể được nhận biết. Vì vậy, nhiều hệ thống bị cháy đồng loạt chỉ sau một trận mưa lớn, dù không có dấu hiệu sét đánh thẳng vào công trình.

2.2. Xung quá áp lan truyền dọc theo tuyến cáp nội bộ

Trong tòa nhà, hệ thống điện thường xen kẽ với dây mạng và dây tín hiệu. Khi các thiết bị công suất lớn như máy bơm, thang máy hoặc HVAC khởi động, chúng tạo ra xung quá áp nội bộ. Mặc dù biên độ của xung này không cao như xung sét, nhưng chúng vẫn đủ để làm ảnh cổng mạng và thiết bị điện tử tinh vi.

Điều này giải thích vì sao nhiều camera trong hầm xe hoặc phòng kỹ thuật thường hay bị mất tín hiệu mà không rõ nguyên nhân.

2.3.Nhiễu điện từ EMI và nhiễu cao tần RFI

EMI và RFI gây ảnh hưởng nghiêm trọng đến chất lượng tín hiệu, đặc biệt với camera analog. Khi dây tín hiệu kéo gần các nguồn nhiễu như biến tần, motor hoặc máy phát điện, hình ảnh sẽ xuất hiện nhiễu sọc, giảm độ sắc nét hoặc thậm chí bị giật khung. Mặc dù không gây cháy nổ thiết bị ngay lập tức, nhưng nếu kéo dài, nó ảnh hưởng trực tiếp đến khả năng vận hành của hệ thống CCTV.

2.4. Chênh lệch điện thế tiếp địa gây vòng lặp nhiễu

Trong một số tòa nhà, hệ thống tiếp địa không đồng nhất giữa các khu vực. Khi camera và trung tâm điều khiển đặt ở hai điểm có điện áp đất khác nhau, một dòng bù sẽ tự động chảy liên tục qua dây tín hiệu, gây ra hiện tượng gọi là vòng lặp nhiễu. Hậu quả của hiện tượng này gồm nhiễu nền, vạch nhiễu chạy ngang màn hình, tín hiệu chập chờn hoặc mất điều khiển PTZ.

Hiện tượng này thường khó nhận biết và khó xử lý nếu không có thiết bị chống sét lan truyền – SPD hỗ trợ cân bằng điện thế giữa các điểm.

3. Chống sét lan truyền – SPD tín hiệu cho camera

Để bảo vệ đường tín hiệu khỏi xung quá áp lan truyền, chống sét lan truyền – SPD tín hiệu được thiết kế chuyên biệt cho các tuyến truyền thông. Khác với chống sét lan truyền – SPD nguồn, chống sét lan truyền – SPD tín hiệu phải đảm bảo không gây suy hao tín hiệu và không làm giảm tốc độ truyền tải.

3.1. Chống sét lan truyền – SPD tín hiệu là gì?

Chống sét lan truyền – SPD tín hiệu là thiết bị được gắn vào đường truyền dữ liệu nhằm triệt tiêu xung quá áp và bảo vệ chipset camera. Khác với chống sét lan truyền – SPD nguồn, chống sét lan truyền – SPD tín hiệu phải đảm bảo không gây suy hao băng thông và không ảnh hưởng đến tốc độ truyền dẫn.

Chống sét lan truyền – SPD tín hiệu thường sử dụng các linh kiện như diode TVS, MOV hoặc GDT để dẫn xung xuống đất một cách nhanh chóng.

3.2. Nguyên lý hoạt động

Khi xung điện xuất hiện, thiết bị chống sét lan truyền – SPD sẽ chuyển từ trạng thái cách ly sang trạng thái dẫn, kẹp điện áp ở mức an toàn và chuyển năng lượng xung xuống hệ thống tiếp địa. Khi xung kết thúc, thiết bị chống sét lan truyền – SPD trở lại trạng thái ban đầu. Toàn bộ quá trình diễn ra trong vài nano giây, nhanh hơn rất nhiều so với phản ứng của thiết bị điện tử thông thường.

3.3. Tiêu chuẩn kỹ thuật cần tuân thủ

Chống sét lan truyền – SPD tín hiệu đạt chuẩn cần tuân thủ các tiêu chuẩn quốc tế như:

IEC 61643-21: Quy định về bảo vệ đường tín hiệu.
IEC 61000-4-5: Thử nghiệm khả năng chịu xung 1.2/50 – 8/20 µs.

Ngoài ra, chống sét lan truyền – SPD phải đáp ứng các yêu cầu:

Băng thông phù hợp với tốc độ truyền của camera.
Điện áp kẹp thấp để bảo vệ chipset.
Thời gian đáp ứng nhanh.
Không gây suy hao tín hiệu hoặc méo băng thông.
Hỗ trợ PoE/PoE+ nếu dùng cho camera IP.

3.4. Phân loại chống sét lan truyền – SPD tín hiệu cho camera

Tùy theo loại tín hiệu truyền dẫn, chống sét lan truyền – SPD tín hiệu được phân thành:

SPD RJ45 dành cho camera IP hoặc PoE.
SPD BNC cho camera analog/AHD/TVI/CVI.
SPD RS485 cho camera PTZ.
SPD dạng rack nhiều cổng cho tủ trung tâm.

Việc phân loại rõ ràng giúp người dùng tránh sử dụng sai thiết bị, gây mất tín hiệu hoặc không đạt hiệu quả bảo vệ.

4. Cách lựa chọn chống sét lan truyền – SPD tín hiệu chuẩn quốc tế cho hệ thống camera

Để chống sét lan truyền – SPD hoạt động hiệu quả, việc lựa chọn đúng loại thiết bị là yếu tố quyết định. Dưới đây là các tiêu chí quan trọng cần xem xét.

*Thiết bị chống sét lan truyền cho hệ thống camera*

4.1. Chọn chống sét lan truyền – SPD theo loại tín hiệu camera

Camera IP → SPD RJ45 hỗ trợ 100/1000 Mbps và PoE
Camera analog → SPD BNC cho truyền dẫn tần số cao
Camera PTZ → SPD RS485 để giữ ổn định tín hiệu điều khiển

Chọn sai loại chống sét lan truyền – SPD có thể khiến tín hiệu không thể truyền, mất hình hoặc suy hao băng thông.

4.2. Chọn chống sét lan truyền – SPD theo băng thông truyền

Băng thông là yếu tố đặc biệt quan trọng, bởi camera càng có độ phân giải cao thì càng cần chống sét lan truyền – SPD hỗ trợ băng thông lớn. Ví dụ:

Camera HD–Full HD cần SPD tối thiểu 100 Mbps.

Camera 2K–4K cần SPD hỗ trợ 1 Gbps.

Nếu chống sét lan truyền – SPD không đủ băng thông, tốc độ truyền sẽ nghẽn, dẫn đến hình ảnh giật, lag hoặc mất khung.

4.3. Kiểm tra thông số kỹ thuật quan trọng

Trước khi lựa chọn chống sét lan truyền – SPD, cần kiểm tra các thông số sau:

Dòng chịu xung (In, Imax): chống sét lan truyền – SPD tín hiệu thường có mức chịu xung 5–20 kA (dạng sóng 8/20 µs). Với camera ngoài trời, nên chọn chống sét lan truyền – SPD có dòng chịu xung cao hơn 10 kA.

Điện áp kẹp (Up):
Với SPD RJ45: khoảng 70–100V.
Với SPD RS485: khoảng 10–20V.
Với SPD BNC: khoảng 600–800V.

Điện áp kẹp càng thấp thì thiết bị càng an toàn.

Thời gian đáp ứng: chống sét lan truyền – SPD tín hiệu yêu cầu thời gian đáp ứng vài nano giây để kịp thời bảo vệ chipset.

Độ suy hao tín hiệu: chống sét lan truyền – SPD phải có mức insertion loss thấp để đảm bảo đường truyền không bị méo hoặc giảm băng thông.

Khả năng hỗ trợ PoE/PoE+: Với IP camera, chống sét lan truyền – SPD phải đảm bảo truyền nguồn và dữ liệu cùng lúc.

4.4. Tránh sử dụng chống sét lan truyền – SPD tín hiệu kém chất lượng

Chống sét lan truyền – SPD giá rẻ, không đạt chuẩn thường gây ra các vấn đề:

Không kẹp áp đúng mức và dẫn đến cháy camera.
Làm giảm tốc độ truyền dữ liệu hoặc gây mất hình.
Không chịu được xung và hỏng ngay lần đầu giông bão.

Chỉ nên lựa chọn sản phẩm có chứng chỉ đầy đủ, nguồn gốc rõ ràng và được kiểm định.

5. Mô hình triển khai cho hệ thống camera tòa nhà

Ngay cả khi lựa chọn chống sét lan truyền – SPD đúng chuẩn, hệ thống vẫn có thể gặp sự cố nếu triển khai sai. Mô hình lắp đặt ảnh hưởng trực tiếp đến hiệu quả bảo vệ.

5.1. Nguyên tắc bảo vệ hai đầu – một tuyến

Theo tiêu chuẩn quốc tế, mỗi tuyến tín hiệu cần được bảo vệ ở cả hai đầu:

Một SPD lắp gần camera.
Một SPD lắp ở tủ trung tâm gần switch hoặc NVR.

Nếu chỉ lắp ở một đầu, xung vẫn có thể tấn công thiết bị ở đầu còn lại.

5.2. Mô hình triển khai theo từng khu vực

Camera ngoài trời: lắp chống sét lan truyền – SPD gần camera để ngăn xung ngay tại vị trí tiếp nhận đầu tiên.

Camera hành lang: sử dụng chống sét lan truyền – SPD tại điểm giao giữa các tầng để hạn chế xung lan truyền.

Camera tầng hầm: ưu tiên chống sét lan truyền – SPD vì khu vực này thường có nhiều thiết bị công suất lớn gây nhiễu.

Camera trên mái: kết hợp chống sét lan truyền – SPD tín hiệu và chống sét lan truyền – SPD nguồn để đảm bảo an toàn tuyệt đối.

5.3. Đồng bộ hệ thống tiếp địa

Thiết bị chống sét lan truyền – SPD chỉ hoạt động hiệu quả khi hệ thống tiếp địa đồng nhất và có điện trở thấp. Tòa nhà cần đảm bảo:

Điện trở đất ≤ 10 Ω.
Tất cả chống sét lan truyền – SPD trong tòa nhà phải dùng chung một hệ thống tiếp địa.

Tiếp địa không đồng bộ gây chênh lệch điện thế, dẫn đến vòng lặp nhiễu hoặc hỏng thiết bị.

5.4. Lợi ích khi triển khai đúng mô hình

Khi hệ thống camera được bảo vệ bởi chống sét lan truyền – SPD tín hiệu đúng chuẩn, chủ đầu tư sẽ nhận được nhiều lợi ích:

Giảm đến 90% sự cố hư hỏng camera
Ổn định đường truyền, hình ảnh mượt và không chập chờn
Giảm nguy cơ cháy switch PoE, đầu ghi hoặc modem
Tối ưu chi phí bảo trì, hạn chế thay thế thiết bị hàng loạt
Tăng tuổi thọ toàn hệ thống và giảm thời gian downtime

Chống sét lan truyền – SPD tín hiệu đóng vai trò như lá chắn bảo vệ hệ thống camera khỏi xung quá áp lan truyền và nhiễu công nghiệp. Trong bối cảnh các tòa nhà sử dụng ngày càng nhiều camera ngoài trời, camera hầm và camera kéo dây dài, rủi ro từ xung cảm ứng ngày càng lớn. Bằng cách hiểu rõ các dạng xung quá áp, lựa chọn đúng chống sét lan truyền – SPD theo tiêu chuẩn IEC và triển khai theo mô hình bảo vệ hai đầu, hệ thống CCTV sẽ đạt hiệu quả bảo vệ tối ưu và hoạt động ổn định ngay cả trong điều kiện thời tiết xấu.
