1. Vì sao hệ điện mặt trời bắt buộc phải xem xét chống sét theo tiêu chuẩn?

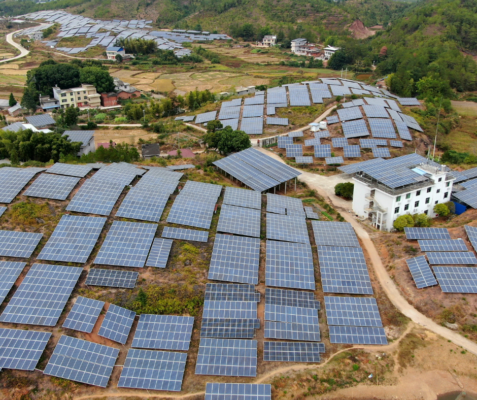

Hệ thống điện mặt trời thường được lắp đặt trên mái nhà hoặc khu vực trống có cao độ lớn, diện tích thu sét rộng và kết cấu kim loại dày đặc. Điều này khiến nguy cơ chịu tác động của sét cao hơn so với công trình thông thường. Theo TCVN 9888, mọi công trình có kết cấu kim loại nổi bật, diện tích lớn hoặc đặt tại khu vực có mật độ sét cao đều phải thực hiện đánh giá rủi ro sét (Lightning Risk Assessment) để xác định có cần hệ thống chống sét (LPS – Lightning Protection System) hay không và cần cấp bảo vệ nào.
Với hệ điện mặt trời, nguy cơ không chỉ nằm ở sét đánh trực tiếp mà còn ở xung sét lan truyền qua đường AC, DC và hệ thống tiếp địa. Inverter rất nhạy với quá điện áp, nên chỉ một xung sét ngắn cũng có thể làm hỏng thiết bị và khiến toàn bộ hệ thống dừng hoạt động. TCVN 9888 phân loại thiệt hại do sét thành 4 nhóm chính: tổn thất sinh mạng, tổn thất dịch vụ công cộng, tổn thất di sản văn hóa và tổn thất kinh tế. Đối với hệ điện mặt trời, nhóm tổn thất kinh tế và gián đoạn vận hành là đáng quan tâm nhất.
Việc đầu tư chống sét không chỉ để “tuân thủ quy định” mà còn nhằm bảo vệ tài sản có giá trị lớn. Một hệ điện mặt trời 50 kWp có thể có giá trị vài trăm triệu đến hàng tỷ đồng. Nếu inverter cháy do sét lan truyền, chi phí thay thế có thể chiếm 20–30% giá trị hệ thống, chưa kể thời gian downtime mất doanh thu. Do đó, chi phí chống sét cần được xem là chi phí phòng ngừa rủi ro theo tiêu chuẩn kỹ thuật, không phải khoản chi tùy chọn.
2. Đánh giá rủi ro theo TCVN 9888 – Bước quyết định chi phí ban đầu
Theo TCVN 9888-2( IEC 62305-2), trước khi thiết kế hệ thống chống sét cần thực hiện tính toán rủi ro dựa trên các tham số: mật độ sét tại khu vực (Ng), diện tích thu sét tương đương của công trình, loại kết cấu, mức độ thiệt hại chấp nhận được và giá trị kinh tế của hệ thống. Đây là bước mà nhiều báo giá rẻ thường bỏ qua, dẫn đến thiết kế thiếu hoặc không phù hợp.
Mật độ sét tại Việt Nam dao động khá lớn giữa các vùng. Khu vực miền Bắc và Tây Nguyên có mật độ sét cao hơn một số vùng ven biển miền Trung. Khi Ng cao, xác suất sét đánh trực tiếp tăng, kéo theo yêu cầu cấp bảo vệ cao hơn (LPL I, II, III hoặc IV). Cấp bảo vệ càng cao thì bán kính bảo vệ kim thu sét, tiết diện dây dẫn xuống, yêu cầu tiếp địa và thiết bị chống sét lan truyền – SPD càng nghiêm ngặt, từ đó ảnh hưởng trực tiếp đến chi phí.
Diện tích và chiều cao hệ điện mặt trời cũng là yếu tố quyết định. Mái nhà dân dụng 5 kWp có diện tích nhỏ, chiều cao trung bình 2–3 tầng thì rủi ro khác hoàn toàn so với mái xưởng 100 kWp diện tích hàng nghìn mét vuông. Theo phương pháp tính diện tích thu sét tương đương, mái càng rộng thì xác suất sét đánh càng cao, do đó có thể cần nhiều kim thu sét hoặc bố trí lưới thu sét thay vì một kim đơn lẻ.
Giá trị kinh tế của hệ thống cũng được đưa vào tính toán rủi ro. Nếu hệ điện mặt trời là nguồn cung cấp điện chính cho sản xuất, rủi ro gián đoạn dịch vụ phải được tính đến. Trong trường hợp đó, chi phí chống sét không chỉ dựa trên mức bảo vệ tối thiểu mà có thể cần nâng cấp lên cấp bảo vệ cao hơn để giảm xác suất hư hỏng xuống mức chấp nhận được.
Vì vậy, chi phí chống sét phụ thuộc lớn vào kết quả đánh giá rủi ro ban đầu. Một hệ thống được tính toán theo tiêu chuẩn sẽ có cơ sở kỹ thuật rõ ràng, tránh tình trạng “làm dư quá mức” gây lãng phí hoặc “làm thiếu” gây nguy hiểm.
3. Chống sét trực tiếp (LPS) – Phạm vi bảo vệ và ảnh hưởng đến chi phí
Chống sét trực tiếp bao gồm kim thu sét, dây dẫn sét xuống và hệ thống tiếp địa liên kết, được quy định chi tiết trong TCVN 9888-3 ( IEC 62305-3 ). Đối với hệ điện mặt trời, việc xác định có cần kim thu sét riêng hay tận dụng kết cấu kim loại sẵn có phụ thuộc vào phân tích vùng bảo vệ.

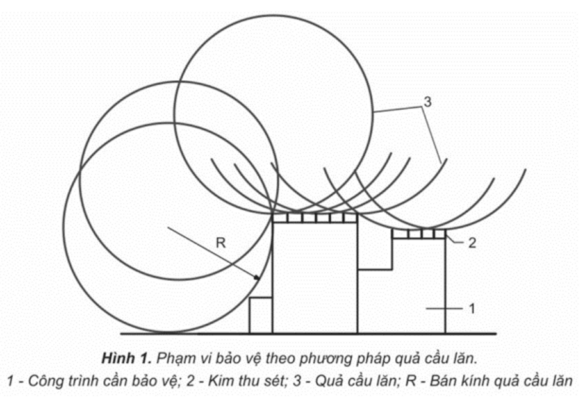

Có ba phương pháp xác định vùng bảo vệ: phương pháp góc bảo vệ, phương pháp quả cầu lăn (Rolling Sphere) và phương pháp lưới. Với công trình nhỏ, phương pháp góc bảo vệ thường được áp dụng; với công trình lớn hoặc yêu cầu cấp bảo vệ cao, phương pháp quả cầu lăn được ưu tiên vì chính xác hơn. Cấp bảo vệ càng cao thì bán kính quả cầu càng nhỏ (20m, 30m, 45m hoặc 60m), nghĩa là cần nhiều điểm thu sét hơn để đảm bảo toàn bộ hệ PV nằm trong vùng an toàn.
Chi phí chống sét trực tiếp phụ thuộc vào số lượng kim thu sét, chiều cao kim, loại kim (kim cổ điển hay kim phát xạ sớm theo tiêu chuẩn tương ứng), số dây dẫn xuống và tiết diện dây dẫn. TCVN 9888 quy định tiết diện tối thiểu cho dây dẫn sét bằng đồng hoặc thép mạ, nhằm đảm bảo khả năng chịu dòng sét lên tới hàng chục kiloampere. Nếu công trình có chiều cao lớn hoặc chu vi rộng, số dây dẫn xuống phải tăng để đảm bảo phân bố dòng sét đồng đều.
Ngoài ra, khoảng cách an toàn giữa dây dẫn sét và dây DC/AC của hệ điện mặt trời phải được tính toán để tránh phóng điện bên hông. Nếu không đảm bảo khoảng cách, chi phí có thể tăng do phải bổ sung vật liệu cách điện hoặc điều chỉnh tuyến cáp.
Với hệ dân dụng nhỏ, chi phí chống sét trực tiếp có thể ở mức vừa phải nếu tận dụng được kết cấu sẵn có. Nhưng với mái xưởng lớn, chi phí có thể tăng đáng kể do cần nhiều điểm thu sét và hệ thống dây dẫn phức tạp hơn.
Xem thêm: Giải pháp chống sét trực tiếp cho điện năng lượng mặt trời áp mái
4. Hệ thống tiếp địa – Yếu tố âm thầm nhưng quyết định hiệu quả
Tiếp địa là thành phần bắt buộc của cả chống sét trực tiếp và chống sét lan truyền. Theo tiêu chuẩn, điện trở nối đất phải đạt giá trị đủ thấp để tản dòng sét an toàn xuống đất. Mặc dù TCVN 9888 không quy định một con số duy nhất cho mọi trường hợp, nhưng thực tế thiết kế thường hướng đến mức dưới 10 ohm hoặc thấp hơn tùy yêu cầu công trình.
Chi phí tiếp địa phụ thuộc mạnh vào điều kiện địa chất. Đất ẩm, nhiều mùn, độ dẫn điện cao thì chỉ cần vài cọc tiếp địa. Ngược lại, đất đá, đất khô hoặc khu vực có điện trở suất cao sẽ cần nhiều cọc, cọc dài hơn hoặc sử dụng hóa chất giảm điện trở đất. Mỗi mét cọc đồng, mỗi điểm hàn hóa nhiệt, mỗi hố đào đều làm tăng chi phí.
Khoảng cách giữa các cọc tiếp địa cũng phải tuân thủ tiêu chuẩn để tránh chồng lấn vùng tản dòng. Nếu diện tích đất hạn chế, việc bố trí tiếp địa có thể khó khăn và phát sinh chi phí thi công. Ngoài ra, hệ điện mặt trời cần liên kết đẳng thế giữa khung pin, inverter, tủ điện và hệ tiếp địa chính. Nếu công trình đã có hệ tiếp địa cũ nhưng không đạt yêu cầu, việc cải tạo hoặc bổ sung có thể chiếm tỷ trọng lớn trong tổng chi phí.
Một sai lầm phổ biến là chỉ đo điện trở đất tại một thời điểm khô ráo mà không xét đến biến thiên mùa mưa – mùa khô. Theo đúng nguyên tắc, hệ tiếp địa phải đảm bảo ổn định lâu dài. Vì vậy, chi phí tiếp địa không chỉ là vật tư ban đầu mà còn bao gồm khảo sát, đo đạc và nghiệm thu đúng quy trình.
5. Chống sét lan truyền (SPD) – Thành phần thường bị đánh giá thấp

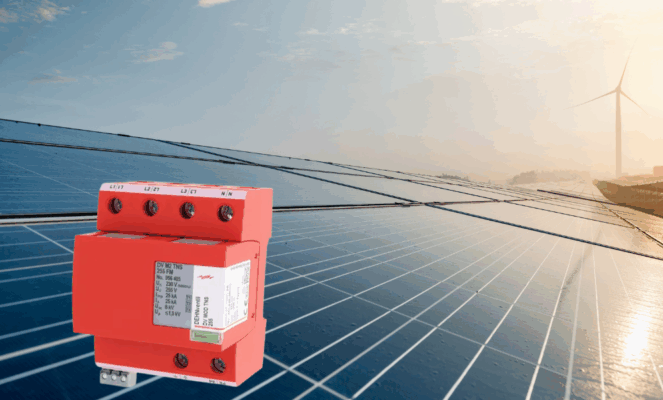

Trong hệ điện mặt trời, chống sét lan truyền – SPD là yếu tố bảo vệ inverter và thiết bị điện tử khỏi quá điện áp cảm ứng. Theo IEC 62305-4, cần lắp đặt thiết bị chống sét lan truyền phù hợp tại các điểm vào của đường cấp điện và tín hiệu.
Đối với hệ PV, tối thiểu phải xem xét thiết bị phía DC (giữa chuỗi pin và inverter) và thiết bị phía AC (giữa inverter và tủ điện chính). Tùy theo cấp bảo vệ LPL và vị trí lắp đặt, thiết bị chống sét lan truyền có thể là Type 1, Type 2 hoặc kết hợp Type 1+2. Nếu công trình có nguy cơ sét đánh trực tiếp, SPD Type 1 phía DC là bắt buộc để chịu dòng xung lớn. Nếu chỉ có nguy cơ lan truyền gián tiếp, SPD Type 2 có thể đủ.
Chi phí thiết bị chống sét lan truyền – phụ thuộc vào điện áp hệ thống, dòng phóng danh định (In), dòng xung tối đa (Imax) và khả năng chịu xung 10/350 µs hoặc 8/20 µs. Hệ điện mặt trời công suất lớn, điện áp DC cao sẽ cần SPD có thông số cao hơn, giá thành cao hơn. Ngoài ra, mỗi inverter hoặc mỗi MPPT có thể cần một bộ SPD riêng.
Một số báo giá rẻ chỉ bao gồm chống sét trực tiếp mà không đề cập đến SPD DC. Điều này khiến người dùng tưởng rằng đã “có chống sét đầy đủ” nhưng thực tế inverter vẫn không được bảo vệ đúng chuẩn. Khi đánh giá chi phí, cần kiểm tra rõ SPD được lắp ở đâu, loại nào, theo tiêu chuẩn nào.
6. Làm sao để đánh giá báo giá chống sét có phù hợp tiêu chuẩn hay không?
Để đảm bảo chi phí đầu tư là hợp lý, người dùng nên yêu cầu đơn vị thiết kế cung cấp các nội dung sau: báo cáo đánh giá rủi ro theo TCVN 9888, xác định cấp bảo vệ LPL; bản vẽ vùng bảo vệ kim thu sét; tính toán khoảng cách an toàn; sơ đồ liên kết đẳng thế; chủng loại SPD kèm thông số kỹ thuật; biên bản đo điện trở đất sau thi công.
Một báo giá chuẩn sẽ phân tách rõ các hạng mục: chống sét trực tiếp, tiếp địa, chống sét lan truyền. Mỗi hạng mục phải có mô tả kỹ thuật chứ không chỉ ghi chung chung “thi công hệ chống sét”. Ngoài ra, cần có cam kết tuân thủ tiêu chuẩn và thời gian bảo hành.
Chi phí chống sét cho điện mặt trời vì thế không thể là một con số cố định cho mọi công trình. Nó phụ thuộc vào kết quả đánh giá rủi ro, cấp bảo vệ yêu cầu, quy mô hệ thống, điều kiện địa chất và phạm vi bảo vệ thiết bị điện tử. Khi được thiết kế và thi công đúng theo TCVN 9888 và IEC 62305, hệ thống chống sét sẽ giảm đáng kể xác suất hư hỏng do sét, bảo vệ inverter, tấm pin và đảm bảo vận hành ổn định lâu dài.
Tóm lại, chi phí chống sét là khoản đầu tư dựa trên phân tích kỹ thuật chứ không phải ước lượng cảm tính. Một hệ điện mặt trời được bảo vệ đúng chuẩn sẽ giảm thiểu rủi ro cháy nổ, gián đoạn và tổn thất kinh tế. Khi hiểu rõ các yếu tố cấu thành chi phí theo tiêu chuẩn, người dùng có thể tự tin đánh giá báo giá và đưa ra quyết định đầu tư phù hợp, thay vì chỉ so sánh giá thấp – cao một cách đơn giản.
