Trong các hệ thống lưu trữ năng lượng bằng pin (BESS), các rủi ro kỹ thuật thường được tập trung đánh giá ở pin, bộ biến đổi công suất (PCS), hệ thống làm mát hoặc các vấn đề nhiệt. Tuy nhiên, thực tế vận hành tại nhiều dự án cho thấy một số sự cố vận hành lại không bắt nguồn từ các thành phần công suất, mà xuất phát từ hệ thống truyền thông và các tuyến cáp tín hiệu – những thành phần thường chưa được quan tâm đầy đủ trong thiết kế và kiểm tra chống sét.
Trong điều kiện mưa giông, khi môi trường điện từ xung quanh biến đổi nhanh và mạnh, các tuyến cáp tín hiệu có thể trở thành đường xâm nhập của xung quá điện áp lan truyền vào bên trong hệ BESS. Các tác động này không nhất thiết gây hư hỏng tức thời, mà thường biểu hiện dưới dạng lỗi gián đoạn, mất liên lạc, reset hệ thống hoặc suy giảm dần độ ổn định trong quá trình vận hành.
Do đó, việc nhìn nhận đúng vai trò của cáp tín hiệu trong bài toán chống sét lan truyền là yếu tố then chốt, góp phần nâng cao độ tin cậy và kéo dài tuổi thọ vận hành của toàn bộ hệ BESS.
1. Pin và PCS vẫn bình thường, vì sao hệ BESS vẫn vận hành thiếu ổn định?
Một tình huống khá phổ biến trong thực tế là hệ BESS không ghi nhận lỗi nghiêm trọng ở pin hay PCS. Các thông số điện áp, dòng điện, nhiệt độ và trạng thái vận hành vẫn nằm trong giới hạn cho phép, nhưng hệ thống lại xuất hiện các vấn đề khó lý giải như:
- Mất kết nối giám sát hoặc dữ liệu cập nhật không liên tục
- Hệ thống tự động chuyển sang trạng thái an toàn (safe mode)
- Cảnh báo truyền thông xuất hiện ngẫu nhiên, không lặp lại theo quy luật rõ ràng
Nguyên nhân cốt lõi nằm ở vai trò trung tâm của hệ thống truyền thông trong BESS. Các cáp tín hiệu đảm nhiệm việc truyền dữ liệu đo lường, trạng thái pin, lệnh điều khiển cũng như các tín hiệu liên động an toàn giữa các khối chức năng và thiết bị điều khiển trong toàn hệ thống.
Khi các đường truyền này bị nhiễu, gián đoạn hoặc sai lệch tín hiệu, hệ thống không còn khả năng phản ánh chính xác trạng thái vận hành thực tế. Trong điều kiện thông tin bị suy giảm độ tin cậy, các thuật toán bảo vệ sẽ ưu tiên các kịch bản an toàn như hạn chế công suất, ngắt vận hành hoặc đưa hệ thống về trạng thái bảo vệ, ngay cả khi các phần tử công suất chưa phát sinh hư hỏng.
Chỉ cần một điểm mất ổn định trên tuyến cáp tín hiệu cũng có thể làm suy giảm độ tin cậy của toàn bộ chuỗi truyền thông liên quan. Điều này lý giải vì sao nhiều hệ BESS xuất hiện sự cố vận hành hoặc gián đoạn không rõ nguyên nhân, dù các khối công suất vẫn đang hoạt động trong giới hạn cho phép.
Xem thêm: Pin Lithium – Ion – Trái tim của hệ thống lưu trữ năng lượng và những rủi ro tiềm ẩn phía sau
2. Cáp tín hiệu trong hệ BESS thực sự đi qua những đâu?
Để đánh giá đúng rủi ro xung lan truyền, người vận hành cần hình dung chính xác phạm vi và đường đi của cáp tín hiệu trong hệ BESS. Trên thực tế, các tuyến cáp này không chỉ nằm gọn trong một tủ hay một container, mà trải dài qua nhiều khu vực với điều kiện điện từ rất khác nhau.

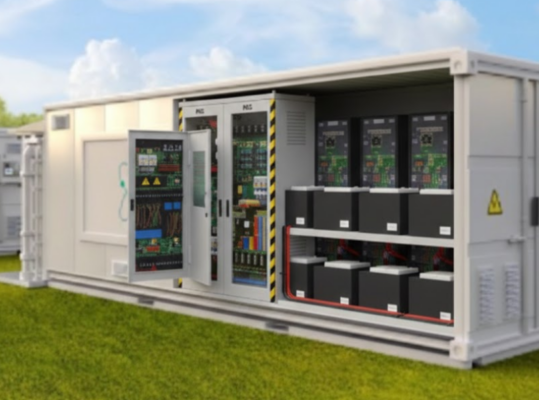

Bên trong container BESS, cáp tín hiệu kết nối các module pin, BMS, PCS, cảm biến, bộ điều khiển và thiết bị bảo vệ. Các tuyến cáp này thường chạy song song với cáp nguồn DC và AC trong không gian hạn chế, dễ chịu ảnh hưởng của nhiễu điện từ và xung quá áp cảm ứng.
Giữa các container BESS, cáp tín hiệu đảm nhiệm việc đồng bộ dữ liệu và điều khiển giữa các rack pin hoặc các khối lưu trữ. Những tuyến cáp này có chiều dài lớn hơn, đi qua nhiều điểm xuyên vỏ container – nơi rủi ro xung lan truyền gia tăng đáng kể.
Ngoài hệ BESS, cáp tín hiệu còn kết nối tới EMS, SCADA hoặc trung tâm giám sát. Trên đường đi, tín hiệu thường phải qua các thiết bị trung gian như switch công nghiệp, gateway, converter hoặc bộ chuyển đổi quang – điện. Mỗi điểm trung gian này đều là một vị trí tiềm ẩn nguy cơ xung quá điện áp xâm nhập và lan truyền.
Việc nhận diện đầy đủ các tuyến cáp và điểm kết nối giúp người vận hành hiểu rằng rủi ro không chỉ tồn tại trong bản thân container BESS, mà mở rộng ra toàn bộ hệ sinh thái kết nối xung quanh.
3. Mưa giông tác động đến cáp tín hiệu BESS theo cách nào?
Nhiều người cho rằng chỉ khi sét đánh trực tiếp vào công trình thì hệ BESS mới bị ảnh hưởng. Thực tế, phần lớn các sự cố liên quan đến truyền thông lại đến từ sét lan truyền và xung quá điện áp gián tiếp.
Khi có mưa giông, điện trường môi trường thay đổi mạnh trong thời gian rất ngắn. Các dòng sét đánh xuống đất hoặc vào lưới điện gây ra xung điện có biên độ lớn, lan truyền theo hệ thống tiếp địa, lưới điện và các kết cấu kim loại xung quanh.
Hệ quả là xuất hiện chênh lệch điện áp tạm thời giữa các khối khác nhau trong hệ BESS: giữa các container, giữa container và hệ thống bên ngoài, hoặc giữa các điểm tiếp địa không đồng thế.
Cáp tín hiệu bản thân không sinh ra xung điện, nhưng khi nối giữa hai điểm có điện thế khác nhau, nó trở thành đường dẫn cho dòng xung lan truyền. Xung này đi qua các lõi dẫn và lớp shield của cáp, tác động trực tiếp lên các mạch điện tử nhạy cảm trong BMS, PCS, gateway và thiết bị mạng.
Do thời gian tồn tại của xung rất ngắn, thiết bị thường không hỏng ngay lập tức. Thay vào đó, linh kiện bị stress điện, suy giảm dần đặc tính và bắt đầu phát sinh lỗi ngẫu nhiên. Đây là lý do vì sao nhiều hệ BESS chỉ gặp sự cố truyền thông sau mưa giông, dù không ghi nhận bất kỳ cú sét đánh trực tiếp nào.
Xem thêm: Tác động của sét và quá điện áp đến hệ thống lưu trữ điện năng BESS
4. Những vị trí cáp tín hiệu trong BESS dễ bị ảnh hưởng nhất
Không phải mọi đoạn cáp tín hiệu đều có mức độ rủi ro như nhau. Trong quá trình đánh giá và kiểm tra, cần ưu tiên các vị trí có khả năng chịu ảnh hưởng xung lan truyền cao nhất.
Thứ nhất, các điểm cáp tín hiệu ra vào container BESS. Đây là nơi tín hiệu đi qua ranh giới giữa hai môi trường điện khác nhau, thường kèm theo sự thay đổi về tiếp địa và mức nhiễu. Nếu không có biện pháp bảo vệ phù hợp tại các điểm này, xung điện rất dễ xâm nhập sâu vào hệ thống.
Thứ hai, các điểm nối đất của lớp shield cáp. Shield chỉ phát huy tác dụng khi được nối đất đúng kỹ thuật và đúng vị trí. Shield nối sai, nối nhiều điểm không kiểm soát hoặc không nối đất có thể khiến cáp trở thành đường dẫn xung thay vì lớp bảo vệ.
Thứ ba, các đoạn chuyển tiếp giữa hệ BESS và các hệ khác như EMS, SCADA hoặc hệ giám sát trung tâm. Tại đây thường tồn tại sự khác biệt về chuẩn tín hiệu, tiếp địa và mức điện áp tham chiếu, làm tăng nguy cơ lan truyền xung.
Cuối cùng, các thiết bị mạng công nghiệp đặt trong môi trường nhiễu điện cao. Switch, router, gateway nếu không được bảo vệ đúng cách sẽ vừa là nạn nhân, vừa là cầu nối lan truyền xung sang các thiết bị khác trong hệ.
5. Vì sao hệ BESS đã lắp chống sét nhưng vẫn gặp lỗi truyền thông?

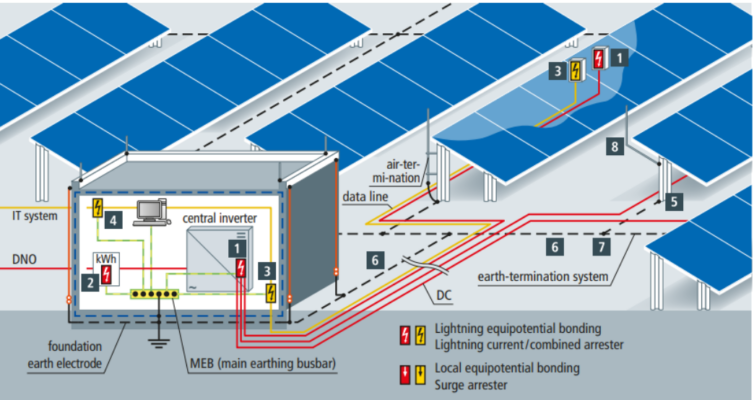

Trong nhiều dự án, hệ BESS đã được trang bị hệ thống chống sét, nhưng giải pháp thường tập trung vào chống sét đánh trực tiếp và bảo vệ nguồn điện. Các thiết bị chống sét lan truyền – SPD được lắp cho đường AC hoặc DC, trong khi đường tín hiệu lại bị bỏ quên hoặc đánh giá thấp rủi ro.
Một sai lầm phổ biến là cho rằng cáp tín hiệu “không đứt, không cháy” thì đồng nghĩa với an toàn. Trên thực tế, xung lan truyền có thể gây hư hỏng ở mức vi mô, không để lại dấu hiệu vật lý rõ ràng nhưng đủ để làm giảm độ ổn định của hệ thống.
Việc đo tín hiệu thông thường cũng không giúp phát hiện xung quá điện áp, vì xung chỉ xuất hiện trong thời gian rất ngắn và không lặp lại liên tục. Do đó, hệ BESS có thể vận hành bình thường trong điều kiện ổn định, nhưng lại phát sinh lỗi sau mỗi đợt mưa giông.
Chính sự thiếu đồng bộ trong tư duy bảo vệ – bảo vệ nguồn nhưng không bảo vệ tín hiệu – là nguyên nhân khiến nhiều hệ BESS vẫn gặp sự cố dù đã đầu tư giải pháp chống sét.
Xem thêm: Giải pháp bảo vệ cho hệ thống lưu trữ năng lượng tái tạo – BESS
6. Kiểm tra cáp tín hiệu BESS theo đúng tư duy ngăn xung lan truyền
Kiểm tra cáp tín hiệu dưới góc độ ngăn xung lan truyền không chỉ dừng lại ở việc đo thông mạch hay kiểm tra kết nối cơ học. Cách tiếp cận đúng cần bắt đầu từ phân tích đường đi của xung điện trong toàn hệ thống.
Trước hết, cần xác định rõ các ranh giới hệ thống – nơi tín hiệu đi từ môi trường này sang môi trường khác. Đây là các điểm ưu tiên để đánh giá nguy cơ và xem xét bổ sung biện pháp bảo vệ.
Tiếp theo là phân biệt rõ giữa bảo vệ nguồn và bảo vệ tín hiệu. Mỗi loại đường dẫn có đặc tính xung khác nhau và yêu cầu giải pháp bảo vệ riêng. Việc lựa chọn và lắp đặt thiết bị chống lan truyền – SPD đúng loại, đúng vị trí cho đường tín hiệu đóng vai trò quan trọng trong việc hạn chế xung lan truyền.
Song song đó, hệ thống tiếp địa cần được kiểm tra để đảm bảo tính đồng thế. Chênh lệch điện áp giữa các điểm tiếp địa là nguyên nhân sâu xa khiến xung điện tìm đường đi qua cáp tín hiệu.
Quan trọng nhất, quá trình kiểm tra cần trả lời được câu hỏi: hệ BESS đang được bảo vệ theo tư duy hệ thống, hay chỉ là tập hợp các biện pháp rời rạc. Chỉ khi nhìn nhận đúng bản chất này, các giải pháp bổ sung mới thực sự mang lại hiệu quả lâu dài.
Cáp tín hiệu là thành phần thầm lặng nhưng có ảnh hưởng lớn đến độ ổn định và an toàn của hệ BESS. Trong điều kiện mưa giông, nếu không được kiểm soát đúng cách, các tuyến cáp này có thể trở thành con đường xâm nhập của xung quá điện áp, gây ra những sự cố khó lường.
DHK khuyến nghị các chủ đầu tư, đơn vị EPC và đội ngũ vận hành thực hiện đánh giá hệ BESS dưới góc độ chống sét lan truyền, đặc biệt tập trung vào các tuyến cáp tín hiệu, điểm ra vào container và hệ thống tiếp địa.
Việc kiểm tra sớm và đúng cách giúp phát hiện rủi ro tiềm ẩn, giảm thiểu sự cố và bảo vệ độ tin cậy của hệ thống trong suốt vòng đời vận hành. Nếu cần tư vấn kỹ thuật, đánh giá hiện trạng hoặc xây dựng giải pháp chống sét lan truyền phù hợp cho hệ BESS, đội ngũ kỹ sư DHK sẵn sàng đồng hành trên cơ sở kỹ thuật chính xác và kinh nghiệm thực tế.
