Trong mọi hệ thống tiếp địa và chống sét, mối nối giữa các phần tử kim loại như dây dẫn, cọc tiếp địa, băng đồng, thanh cái hay kết cấu thép luôn đóng vai trò then chốt. Một hệ thống dù được thiết kế đúng tiêu chuẩn, vật liệu đạt yêu cầu, bố trí điện cực hợp lý… nhưng nếu mối nối không đảm bảo chất lượng thì toàn bộ hệ thống vẫn có thể trở thành “điểm yếu” khi xảy ra sét đánh hoặc dòng sự cố lớn.
Chính vì vậy, việc lựa chọn công nghệ nối phù hợp – đặc biệt là sử dụng thuốc hàn hóa nhiệt cho các mối nối quan trọng – không chỉ giúp giảm điện trở tiếp xúc mà còn đảm bảo liên kết kim loại vĩnh cửu, ổn định lâu dài cho hệ thống tiếp địa và chống sét.
Thực tế vận hành cho thấy, nhiều sự cố như điện trở đất tăng cao, thiết bị hư hỏng, nhiễu loạn tín hiệu hoặc mất an toàn điện không bắt nguồn từ vật liệu tiếp địa, mà xuất phát từ mối nối kém chất lượng. Các liên kết bị oxy hóa, lỏng bulông hoặc tiếp xúc không tốt chính là nguyên nhân khiến hệ thống grounding mất tác dụng đúng vào thời điểm cần thiết nhất.
Vì vậy, trong các công trình hiện đại – từ nhà máy, trạm điện, trung tâm dữ liệu đến tòa nhà cao tầng – bên cạnh việc tính toán sơ đồ tiếp địa và lựa chọn vật liệu, thì công nghệ nối là yếu tố bắt buộc phải được xem xét nghiêm túc. Trong số các giải pháp hiện nay, hàn hóa nhiệt bằng thuốc hàn hóa nhiệt đang được nhiều kỹ sư và các tiêu chuẩn quốc tế ưu tiên áp dụng cho các mối nối chủ lực.
Vậy thuốc hàn hóa nhiệt là gì, nguyên lý hoạt động ra sao và vì sao phương pháp này lại có vai trò đặc biệt trong hệ thống tiếp địa? Bài viết này sẽ giúp bạn hiểu rõ bản chất kỹ thuật, so sánh với các phương pháp khác và đánh giá đúng giá trị của hàn hóa nhiệt trong thiết kế – thi công tiếp địa.
1. Thuốc hàn hóa nhiệt là gì? Vì sao ngày càng được dùng nhiều trong tiếp địa

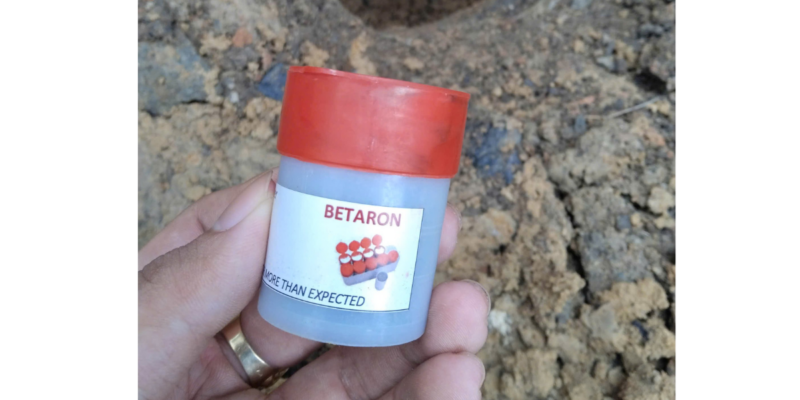

Thuốc hàn hóa nhiệt là hỗn hợp bột kim loại (chủ yếu là nhôm và oxit kim loại, thường là oxit đồng) dùng để tạo ra phản ứng sinh nhiệt rất lớn. Khi được kích hoạt, thuốc hàn sẽ tạo ra đồng nóng chảy có độ tinh khiết cao, dùng để liên kết các vật dẫn kim loại lại với nhau.
Không giống các phương pháp nối thông thường:
-
Nối cơ học: chỉ ép hai bề mặt kim loại tiếp xúc với nhau bằng lực siết
-
Hàn điện: dùng hồ quang điện để nung chảy kim loại bằng nguồn điện ngoài
Hàn hóa nhiệt tạo ra mối nối kim loại liền khối, tức là các phần tử kim loại được “hòa” vào nhau ở cấp độ vi mô, không còn ranh giới tiếp xúc cơ học.
Trong hệ thống tiếp địa và chống sét, các mối nối thường là:
-
Dây đồng trần – cọc tiếp địa
-
Băng đồng – cọc thép mạ đồng
-
Dây đồng – kết cấu thép
-
Các liên kết bonding giữa các phần kim loại
Nếu dùng kẹp cơ khí, mối nối phụ thuộc vào lực siết. Theo thời gian, dưới tác động của độ ẩm, rung động, giãn nở nhiệt và ăn mòn, bề mặt tiếp xúc sẽ bị oxy hóa, lực siết suy giảm → điện trở mối nối tăng lên.
Với hàn hóa nhiệt, kim loại được nung chảy và kết tinh lại thành một khối đồng nhất, không phụ thuộc lực ép. Chính vì vậy, phương pháp này ngày càng được dùng nhiều trong:
-
Hệ thống tiếp địa cho trạm điện, nhà máy, khu công nghiệp
-
Chống sét cho tòa nhà cao tầng, data center
-
Điện mặt trời, điện gió, hạ tầng viễn thông
Có thể hiểu ngắn gọn: hàn hóa nhiệt là giải pháp nối vĩnh cửu – ổn định – dẫn điện tốt cho các mối nối trọng yếu trong hệ thống tiếp địa.
Xem thêm: Thuốc hàn hóa nhiệt Betaron tại đây
2. Nguyên lý hoạt động của hàn hóa nhiệt
2.1 Phản ứng sinh nhiệt là gì?
Bản chất của hàn hóa nhiệt dựa trên phản ứng hóa học giữa nhôm và oxit kim loại. Phản ứng phổ biến nhất là giữa nhôm (Al) và oxit đồng (CuO):
2Al + 3CuO → 3Cu (nóng chảy) + Al₂O₃ + Nhiệt
Phản ứng này giải phóng lượng nhiệt rất lớn (nhiệt độ có thể lên tới trên 2.000°C trong thời gian ngắn), tạo ra:
-
Đồng nóng chảy có độ tinh khiết cao
-
Nhiệt đủ để nung chảy bề mặt dây đồng, cọc thép mạ đồng, băng đồng
Khi kim loại nguội đi, phần đồng nóng chảy sẽ kết tinh lại và liên kết các vật dẫn thành một khối liền mạch.

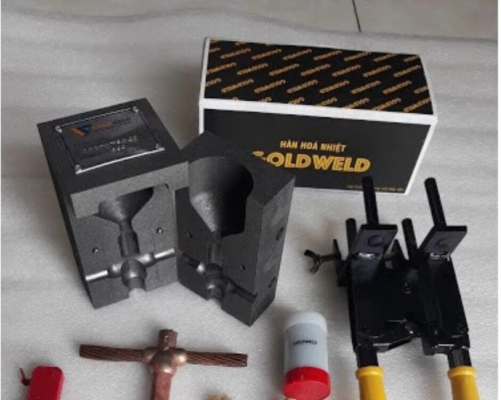

2.2 Vai trò của khuôn hàn hóa nhiệt
Phản ứng hàn hóa nhiệt không diễn ra “tự do” ngoài không khí mà được kiểm soát bên trong khuôn hàn bằng graphite. Khuôn hàn hóa nhiệt có nhiệm vụ:
-
Giữ cố định vị trí dây, cọc, băng đồng
-
Định hình dòng kim loại nóng chảy
-
Cách nhiệt và dẫn kim loại vào đúng vùng nối
Mỗi loại khuôn hàn hóa nhiệt được thiết kế riêng theo:
-
Đường kính dây
-
Loại cọc (tròn, thép, mạ đồng)
-
Kiểu nối (T, thẳng, chéo, song song…)
2.3 Vì sao mối hàn không bị lỏng và không tăng điện trở?
Sau khi phản ứng kết thúc, kim loại nguội đi và kết tinh lại thành một khối liền mạch. Điều này tạo ra:
-
Liên kết kim loại thực sự, không phải tiếp xúc bề mặt
-
Không có khe hở để hơi ẩm và oxy xâm nhập
-
Không phụ thuộc vào lực siết như kẹp cơ khí
Kết quả là:
-
Điện trở mối nối rất thấp
-
Không thay đổi theo thời gian
-
Không bị lỏng do rung hoặc giãn nở nhiệt
Đây là lý do kỹ thuật quan trọng nhất khiến hàn hóa nhiệt được đánh giá cao trong hệ thống tiếp địa và chống sét.
3. Hàn hóa nhiệt khác gì so với nối cơ học và hàn điện?
Để hiểu rõ giá trị của hàn hóa nhiệt, cần đặt nó bên cạnh hai phương pháp phổ biến khác: nối cơ học và hàn điện.
| Tiêu chí | Hàn hóa nhiệt | Nối cơ học | Hàn điện |
|---|---|---|---|
| Nguyên lý | Tạo mối nối kim loại liền khối | Ép tiếp xúc bề mặt bằng lực siết | Nung chảy kim loại bằng hồ quang |
| Điện trở | Điện trở gần bằng kim loại gốc | Điện trở phụ thuộc bề mặt tiếp xúc | Có thể sinh xỉ/oxit nếu hàn không chuẩn |
| Độ bền | Rất cao, không lỏng theo thời gian | Phụ thuộc lực siết, dễ suy giảm | Phụ thuộc tay nghề thợ |
| Chịu dòng sét | Rất tốt | Hạn chế | Trung bình |
| Bảo trì | Gần như không | Cần siết & kiểm tra thường xuyên | Có thể phải kiểm tra |
| Tuổi thọ | Vĩnh cửu | Ngắn | Trung bình |
4. Ứng dụng của hàn hóa nhiệt trong hệ thống tiếp địa & chống sét
Hàn hóa nhiệt không chỉ là “phương pháp nối”; nó là một bộ phận nhân yếu của toàn hệ thống tiếp địa, đặc biệt trong các khu vực:

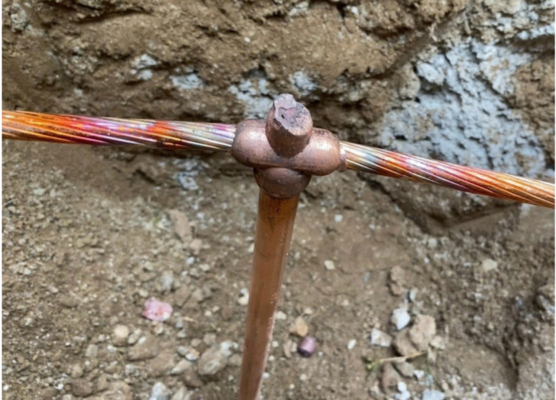

4.1 Liên kết cọc tiếp địa – dây đồng
Đây là vị trí quan trọng nhất trong mọi hệ thống tiếp địa: dây đồng trần phải liên kết chặt với cọc, sao cho dòng sét hoặc dòng fault từ cấu trúc tải được phân tán xuống đất hiệu quả. Hàn hóa nhiệt tạo mối nối không đường gờ, không điểm tiếp xúc lỏng, dẫn điện ổn định lâu dài.
4.2 Hệ thống chống sét trực tiếp
Khi sét đánh trực tiếp hoặc dòng xung truyền xuống hệ thống, mối nối phải chịu dòng rất lớn trong thời gian rất ngắn. Mối nối hàn hóa nhiệt đã được chứng minh có khả năng chịu nhiều chu kỳ xung không tăng điện trở theo thời gian – điều khó đạt được bằng nối cơ học.
Xem thêm: Hướng dẫn thi công hệ thống tiếp địa hiệu quả tại đây
4.3 Trạm điện, trung tâm dữ liệu và cơ sở hạ tầng trọng yếu
Ở các công trình yêu cầu độ tin cậy cao, hệ thống tiếp địa cần tuân thủ tiêu chuẩn quốc tế, giảm đến mức tối thiểu nguy cơ mối nối kém gây lỗi hệ thống. Hàn hóa nhiệt giúp đảm bảo rằng mọi mối nối chính có chất lượng và độ bền tối ưu.
Các vị trí không nên dùng nối cơ học:
-
Mối nối cọc chính sâu dưới đất.
-
Mối nối chịu tải dòng lớn và lặp lại nhiều lần.
-
Mối nối quan trọng mà bảo trì định kỳ khó thực hiện.
Vì vậy, rất nhiều nhà thiết kế tiếp địa xem hàn hóa nhiệt như tiêu chuẩn thi công cho các điểm nối chủ lực trong hệ thống.
5. Thuốc hàn hóa nhiệt trong tiêu chuẩn IEC, IEEE, UL – Yêu cầu và vai trò kỹ thuật
Trong thiết kế và thi công hệ thống tiếp địa – chống sét, các tiêu chuẩn quốc tế không chỉ quan tâm đến điện trở đất tổng thể, mà còn đặc biệt chú trọng đến chất lượng và độ bền của mối nối. Bởi vì trên thực tế, rất nhiều hệ thống có điện trở đo ban đầu đạt yêu cầu, nhưng sau một thời gian vận hành thì điện trở tăng lên do mối nối suy giảm chất lượng.
Những tiêu chuẩn kỹ thuật phổ biến và được áp dụng rộng rãi hiện nay gồm:
– IEC 62305 – Tiêu chuẩn chống sét cho công trình
– IEC/EN 62561 – Linh kiện hệ thống chống sét và tiếp địa
– IEEE 837 – Tiêu chuẩn kết nối cho hệ thống nối đất (grounding connections)
– UL 467 – Thiết bị nối đất & liên kết (Grounding and Bonding Equipment)
Các tiêu chuẩn này không bắt buộc duy nhất phải dùng hàn hóa nhiệt, nhưng đều đưa ra những yêu cầu rất nghiêm ngặt đối với mối nối trong hệ thống tiếp địa.
6. Khi nào nên lựa chọn hàn hóa nhiệt cho công trình của bạn?
Không phải mọi mối nối đều bắt buộc dùng hàn hóa nhiệt, nhưng bạn nên ưu tiên sử dụng phương pháp này trong các trường hợp sau:
6.1 Yêu cầu kỹ thuật thi
-
Hệ thống có dòng sét hoặc dòng sự cố (fault current) lớn
-
Cần duy trì điện trở đất thấp và ổn định lâu dài
-
Mối nối đóng vai trò “xương sống” của hệ thống tiếp địaỳ.
6.2 Môi trường thi công
-
Đất ẩm, ăn mòn – nối cơ học có thể bị oxy hóa.
-
Thi công ngoài trời – hàn hóa nhiệt không cần nguồn điện ngoài.
6.3 Hiệu quả kinh tế theo vòng đời
-
Chi phí đầu tư ban đầu cao hơn nối cơ học
-
Nhưng gần như không cần bảo trì, không phải siết lại, không phải thay thế
-
Tổng chi phí vòng đời thấp hơn rất nhiều so với các phương pháp nối khác
Nếu công trình của bạn yêu cầu tiếp địa ổn định lâu dài và chịu tải cao, thì hàn hóa nhiệt gần như luôn là lựa chọn kỹ thuật tối ưu.
Hàn hóa nhiệt không chỉ là một phương pháp nối – đó là giải pháp kỹ thuật then chốt trong hệ thống tiếp địa và chống sét hiện đại. Thông qua phản ứng hóa học sinh nhiệt, thuốc hàn hóa nhiệt tạo ra mối nối kim loại liền khối, mang lại:
- Điện trở cực thấp và ổn định
- Độ bền cơ học & dẫn điện vượt trội
- Khả năng chịu dòng sét và dòng sự cố rất lớn
- Hiệu quả lâu dài – gần như không cần bảo trì
Trong các hệ thống tiếp địa – chống sét, việc lựa chọn đúng vật tư và đúng công nghệ thi công là yếu tố quyết định đến độ an toàn và độ tin cậy của toàn bộ công trình.
