Giải pháp chống sét lan truyền cho đường băng và hệ thống đèn hiệu sân bay

Chống sét lan truyền cho đường băng và hệ thống đèn hiệu sân bay là hạng mục kỹ thuật then chốt nhằm đảm bảo an toàn bay và duy trì tính liên tục của hoạt động khai thác hàng không. Tuy nhiên, trong nhiều dự án, nội dung này vẫn chưa được đánh giá đúng mức khi thường bị xem nhẹ so với các hạng mục dễ nhận diện như hệ thống thu lôi chống sét hay kết cấu công trình.

Thực tế cho thấy, nhiều sự cố gián đoạn khai thác sân bay không xuất phát từ sét đánh trực tiếp mà chủ yếu do các xung điện quá áp lan truyền theo cáp nguồn, cáp điều khiển và hệ thống tiếp địa. Những xung sét lan truyền này tuy tồn tại trong thời gian rất ngắn nhưng đủ gây suy giảm linh kiện điện tử, nhiễu tín hiệu dẫn hướng và buộc hệ thống đèn hiệu hoặc đường băng phải tạm ngừng vận hành để kiểm tra an toàn.

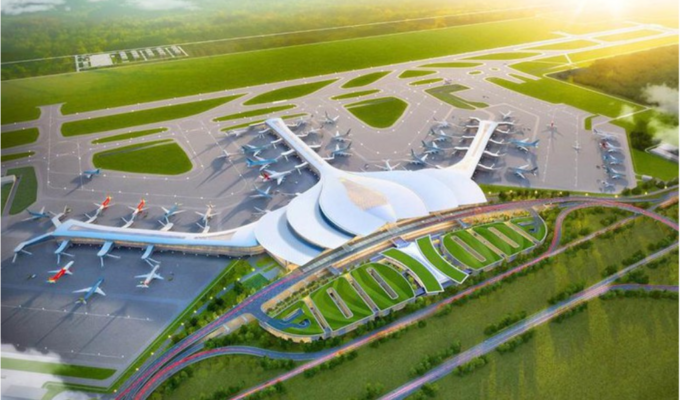

Trong bối cảnh các dự án hạ tầng hàng không quy mô lớn đang được triển khai, điển hình như sân bay Long Thành, yêu cầu đặt ra không chỉ là hệ thống chống sét trực tiếp bằng thu lôi chống sét đạt chuẩn, mà còn phải thiết kế đồng bộ giải pháp chống sét lan truyền cho toàn bộ đường băng và hệ thống đèn hiệu nhằm kiểm soát hiệu quả xung quá áp và đảm bảo vận hành an toàn, liên tục.

1. Vì sao đường băng và đèn hiệu sân bay là khu vực đặc biệt nhạy cảm với sét?

1.1 Đường băng – không gian mở, không có khả năng che chắn

Khác với các công trình xây dựng thông thường, đường băng sân bay là khu vực hoàn toàn mở, trải dài trên diện tích rất lớn và không có kết cấu che chắn tự nhiên. Đặc điểm này khiến đường băng trở thành khu vực dễ chịu tác động của hiện tượng phóng điện khí quyển và sét, bao gồm:

• Sét đánh trực tiếp xuống mặt đất khu vực lân cận

• Dòng sét lan truyền trên bề mặt đất

• Chênh lệch điện thế lớn khi xảy ra phóng điện khí quyển

Khi sét đánh vào khu vực xung quanh đường băng, các hiện tượng điện áp bước và điện áp tiếp xúc có thể xuất hiện trên bề mặt. Điều này không chỉ gây nguy hiểm cho thiết bị điện, mà còn ảnh hưởng trực tiếp đến an toàn khai thác bay nếu không được kiểm soát đúng cách bằng hệ thống chống sét lan truyền và tiếp địa phù hợp.

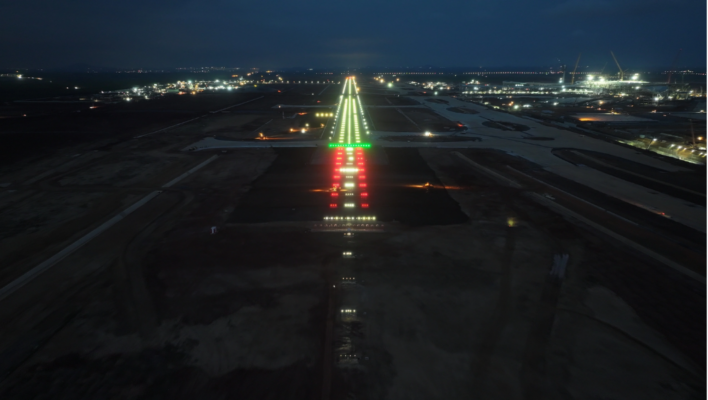

1.2 Hệ thống đèn hiệu và cáp ngầm trải dài

Hệ thống đèn hiệu sân bay bao gồm:

• Đèn tiếp cận, đèn tim đường băng, đèn mép đường băng

• Cáp cấp nguồn và cáp điều khiển chạy ngầm dọc theo

• Tủ điều khiển, CCR (Constant Current Regulator), tủ phân phối điện khu vực


Chính cấu trúc kéo dài này khiến hệ thống đèn hiệu đặc biệt nhạy cảm với chống sét lan truyền. Một xung quá áp phát sinh tại một điểm trên tuyến cáp có thể lan truyền đi hàng trăm mét, gây hư hỏng đồng loạt nhiều thiết bị ở các vị trí khác nhau, kể cả những khu vực không chịu tác động trực tiếp của sét.

1.3 Sự khác biệt giữa sân bay và công trình thông thường

Giải pháp chống sét cho nhà xưởng hay tòa nhà dân dụng không thể áp dụng nguyên trạng cho sân bay, bởi:

• Yêu cầu an toàn bay rất nghiêm ngặt

• Không được ảnh hưởng đến vùng không gian bay và thiết bị dẫn đường

• Hệ thống tín hiệu hàng không có độ nhạy cao

• Chi phí gián đoạn khai thác cực kỳ lớn

2. Sét tác động như thế nào đến hệ thống đèn hiệu và an toàn khai thác đường băng?

2.1 Hư hỏng thiết bị điện và điện tử hàng không

Xung sét lan truyền có thể gây hư hỏng hoặc suy giảm nghiêm trọng các thiết bị như:

• Ballast và driver đèn LED hàng không

• Bộ điều khiển CCR

• Thiết bị giám sát và truyền tín hiệu

• Các mạch điện tử nhạy cảm trong tủ điều khiển

Điểm nguy hiểm là nhiều hư hỏng không xảy ra ngay lập tức, mà biểu hiện dưới dạng suy giảm dần, khiến thiết bị dễ gặp sự cố bất ngờ trong quá trình vận hành.

2.2 Nhiễu hoặc mất tín hiệu dẫn hướng

Trong quá trình cất cánh và hạ cánh, hệ thống đèn hiệu đóng vai trò định hướng thị giác cho phi công. Chỉ cần:

• Sai lệch cường độ sáng

• Mất đồng bộ đèn

• Nhiễu tín hiệu điều khiển


đều có thể ảnh hưởng trực tiếp đến an toàn bay, đặc biệt trong điều kiện thời tiết xấu hoặc khai thác ban đêm.

2.3 Gián đoạn khai thác và chi phí vận hành cao

Một sự cố sét có thể dẫn đến:

• Đóng tạm thời đường băng để kiểm tra

• Trễ chuyến hàng loạt

• Chi phí sửa chữa, thay thế và kiểm định rất cao

• Ảnh hưởng nghiêm trọng đến uy tín khai thác sân bay

3. Nguyên tắc xây dựng giải pháp chống sét cho khu vực đường băng sân bay

3.1 Chống sét không chỉ là lắp kim thu sét

Một sai lầm phổ biến là cho rằng chỉ cần lắp kim thu sét là đủ. Trên thực tế, kim thu sét chỉ là một phần của hệ thống chống sét trực tiếp, trong khi phần lớn sự cố lại đến từ chống sét lan truyền.

3.2 Kết hợp bảo vệ sét đánh trực tiếp và sét lan truyền

Giải pháp đúng cho sân bay cần đồng thời:

• Thu và dẫn dòng sét an toàn xuống đất an toàn

• Kiểm soát xung quá áp lan truyền trên các tuyến cáp

• Giảm chênh lệch điện thế giữa các khu vực


3.3 Kiểm soát điện áp bước và điện áp tiếp xúc

Đối với đường băng, việc kiểm soát điện áp bước là yếu tố đặc biệt quan trọng nhằm:

• Bảo vệ thiết bị

• Đảm bảo an toàn cho nhân sự khai thác

• Tránh phát sinh vùng nguy hiểm khi có sét đánh

4. Giải pháp chống sét lan truyền cho hệ thống đèn hiệu sân bay

Trên cơ sở các nguyên tắc trên, giải pháp chống sét lan truyền cho hệ thống đèn hiệu sân bay cần được triển khai theo cấu trúc phân lớp, tập trung vào bảo vệ tuyến cáp và các điểm nút kỹ thuật trọng yếu.

4.1 Bảo vệ tuyến cáp chạy dọc đường băng

Cáp cấp nguồn và điều khiển là “đường dẫn” chính của xung sét. Do đó cần:

• Đánh giá chiều dài và cấu trúc tuyến cáp

• Phân vùng bảo vệ theo từng khu vực

• Lựa chọn giải pháp chống sét lan truyền phù hợp từng cấp

4.2 Lắp thiết bị chống sét lan truyền -SPD tại các vị trí trọng yếu

Thiết bị chống sét lan truyền – SPD cần được bố trí tại:

• Tủ điều khiển đèn hiệu

• CCR (Constant Current Regulator)

• Tủ phân phối điện khu vực

• Các điểm giao giữa cáp ngoài trời và trong nhà

SPD phải được lựa chọn phù hợp về điện áp, dạng sóng xung sét và khả năng chịu dòng xung theo tiêu chuẩn IEC.

4.3 Phối hợp SPD – nối đẳng thế – tiếp địa

SPD chỉ hoạt động hiệu quả khi được:

• Nối đẳng thế đúng kỹ thuật

• Kết nối với hệ thống tiếp địa có điện trở thấp

• Bố trí dây dẫn ngắn và thẳng để giảm cảm kháng

Xem thêm: Thiết bị chống sét lan truyền – SPD tại đây

5. Vai trò của hệ thống tiếp địa trong hiệu quả chống sét lan truyền

Tiếp địa được xem là nền tảng của toàn bộ hệ thống chống sét. Dòng sét và xung quá áp chỉ có thể được tiêu tán an toàn khi có một đường dẫn xuống đất với trở kháng thấp và ổn định. Nếu hệ thống tiếp địa không đạt yêu cầu, dòng sét sẽ tìm các đường dẫn khác, gây ra điện áp nguy hiểm tại thiết bị và làm giảm hiệu quả của kim thu sét cũng như thiết bị chống sét lan truyền – SPD.

Đối với khu vực đường băng, hệ thống tiếp địa không chỉ cần điện trở thấp mà còn phải đảm bảo tính đồng đều theo chiều dài. Sự chênh lệch điện thế dọc đường băng có thể gây ra điện áp bước lớn, ảnh hưởng đến an toàn và độ ổn định của hệ thống điện.

Giải pháp thường được áp dụng là sử dụng tiếp địa phân tán dọc theo tuyến đường băng kết hợp với tiếp địa vòng tại các khu vực đèn hiệu và tủ điều khiển. Cách làm này giúp phân tán dòng sét nhanh chóng và cân bằng điện thế trên diện rộng.

Để đảm bảo độ bền lâu dài, các mối nối trong hệ thống tiếp địa và nối đẳng thế nên được thực hiện bằng hàn hóa nhiệt. Phương pháp này tạo ra liên kết kim loại bền vững, giảm điện trở tiếp xúc và hạn chế hiện tượng ăn mòn trong môi trường ngoài trời khắc nghiệt của sân bay.

6. Tiêu chuẩn và lưu ý khi thiết kế, thi công chống sét cho đường băng sân bay

Giải pháp chống sét cho sân bay cần được thiết kế và thi công dựa trên các tiêu chuẩn quốc tế và quy định chuyên ngành hàng không. Trong đó, IEC 62305 cung cấp khung tiêu chuẩn cho hệ thống chống sét, còn ICAO Annex 14 đưa ra các yêu cầu liên quan đến thiết kế và khai thác sân bay.

Một điểm cần nhấn mạnh là không thể áp dụng giải pháp chống sét dân dụng cho đường băng sân bay. Sân bay đòi hỏi độ tin cậy rất cao, khả năng vận hành liên tục và mức độ an toàn nghiêm ngặt hơn nhiều so với công trình thông thường. Các thiết bị sử dụng trong sân bay cũng nhạy cảm hơn và có giá trị lớn hơn, do đó cần giải pháp chuyên biệt.

Trong quá trình thiết kế và thi công, một số lỗi thường gặp cần tránh bao gồm thiếu nối đẳng thế, tiếp địa không đồng đều, lắp SPD sai vị trí hoặc không kiểm tra định kỳ sau các đợt mưa giông. Ngoài ra, khi nâng cấp hoặc mở rộng hệ thống đèn hiệu, cần đánh giá lại toàn bộ rủi ro sét và điều chỉnh hệ thống chống sét cho phù hợp với cấu hình mới.

Giải pháp chống sét cho đường băng và đèn hiệu sân bay không phải là việc lắp đặt một vài thiết bị riêng lẻ, mà là một hệ thống kỹ thuật tổng thể. Chỉ khi kết hợp đầy đủ bảo vệ trước sét đánh trực tiếp, chống sét lan truyền, hệ thống tiếp địa và nối đẳng thế đạt chuẩn, cùng với việc tuân thủ nghiêm ngặt các tiêu chuẩn IEC và ICAO, sân bay mới có thể đảm bảo vận hành an toàn và liên tục trong mọi điều kiện thời tiết.

DHK – Đối tác kỹ thuật tin cậy cho các giải pháp chống sét lan truyền trong hạ tầng hàng không và công nghiệp trọng điểm.

Với kinh nghiệm triển khai các giải pháp chống sét lan truyền cho công trình hạ tầng quy mô lớn, DHK cung cấp dịch vụ tư vấn – thiết kế – thi công hệ thống chống sét lan truyền cho đường băng và hệ thống đèn hiệu sân bay theo tiêu chuẩn IEC và yêu cầu chuyên ngành hàng không.

DHK không tiếp cận chống sét theo hướng lắp đặt thiết bị rời rạc, mà tập trung vào giải pháp kỹ thuật tổng thể, bao gồm:

• Đánh giá rủi ro sét và xung quá áp cho toàn bộ khu vực đường băng

• Thiết kế giải pháp chống sét lan truyền phù hợp đặc thù hệ thống đèn hiệu

• Tư vấn lựa chọn và bố trí thiết bị chống sét lan truyền SPD đúng cấp, đúng vị trí

• Thiết kế hệ thống tiếp địa và nối đẳng thế đảm bảo hiệu quả lâu dài

• Đồng bộ chống sét lan truyền với hệ thống chống sét trực tiếp (thu lôi chống sét)

Nếu bạn đang tìm kiếm một giải pháp chống sét lan truyền chuyên nghiệp, đúng tiêu chuẩn và phù hợp cho các dự án sân bay, hãy liên hệ với DHK để được tư vấn chi tiết theo từng hạng mục và giai đoạn triển khai.
