Một cú sét không nhất thiết phải đánh trúng đường ống để gây ra thiệt hại. Đôi khi, chỉ một xung điện kéo dài vài micro giây cũng đủ làm mất đi hiệu quả của cả hệ thống bảo vệ chống ăn mòn được thiết kế để hoạt động trong hàng chục năm.

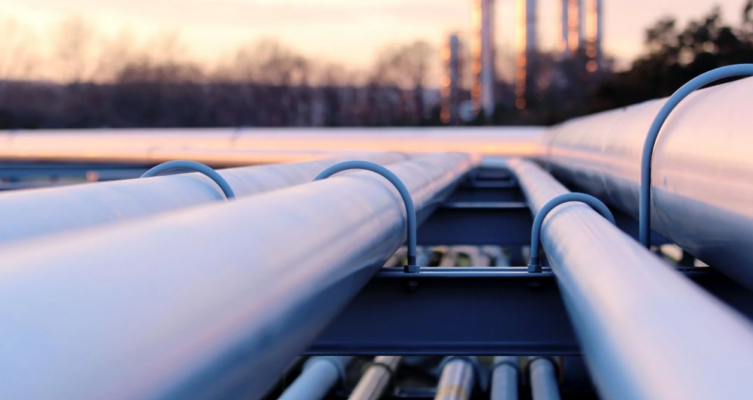

Đường ống là một trong những tài sản có giá trị lớn và có vòng đời khai thác dài nhất trong các ngành dầu khí, hóa chất, cấp nước, LNG, hydrogen hay khai khoáng. Nhiều tuyến ống được thiết kế để vận hành liên tục trong 30–50 năm, chịu tác động của môi trường khắc nghiệt, độ ẩm, hóa chất và dòng điện ăn mòn từ đất.
Để bảo vệ tài sản này, Cathodic Protection (CP) gần như trở thành một tiêu chuẩn bắt buộc trong thiết kế. Hệ thống CP hoạt động bằng cách duy trì điện thế bảo vệ trên đường ống, làm chậm hoặc ngăn chặn quá trình ăn mòn điện hóa – nguyên nhân gây ra hàng nghìn sự cố rò rỉ đường ống mỗi năm trên thế giới.
Tuy nhiên, có một nghịch lý mà nhiều chủ đầu tư chỉ nhận ra sau khi sự cố xảy ra.
Mặc dù đã đầu tư đầy đủ vào máy chỉnh lưu, anode, lớp phủ chống ăn mòn và hệ thống giám sát điện thế, một xung điện áp rất ngắn do sét hoặc thao tác đóng cắt vẫn có thể làm vô hiệu hóa toàn bộ hiệu quả của hệ thống bảo vệ catốt.
Điểm khởi đầu của sự cố thường không nằm ở máy chỉnh lưu, cũng không nằm trên thân đường ống.
Nó bắt đầu từ một chi tiết nhỏ nhưng cực kỳ quan trọng: khớp nối cách điện (Insulating Joint hoặc Isolation Joint).
1. Khớp nối cách điện – “người gác cổng” thầm lặng của hệ thống Cathodic Protection
Trong bất kỳ hệ thống CP nào, việc kiểm soát dòng điện bảo vệ là yếu tố cốt lõi.
Nếu toàn bộ đường ống đều nối điện liên tục với nhau, dòng điện bảo vệ sẽ phân bố không theo ý muốn của người thiết kế, dẫn đến hiện tượng:
- Dòng điện thất thoát.
- Không duy trì được điện thế bảo vệ tại các khu vực quan trọng.
- Giảm hiệu quả chống ăn mòn.
- Gia tăng chi phí vận hành hệ thống CP.
Đó là lý do các kỹ sư sử dụng khớp nối cách điện để chia tách điện giữa các đoạn đường ống hoặc giữa đường ống với các kết cấu kim loại khác.
Có thể hình dung khớp nối cách điện giống như một van một chiều đối với dòng điện: nó cho phép hệ thống được phân vùng theo đúng thiết kế nhưng vẫn đảm bảo tính liên tục về cơ khí và khả năng chịu áp lực của đường ống.
Trong điều kiện vận hành bình thường, đây là giải pháp hoàn hảo.
Nhưng khi xuất hiện sét hoặc quá áp, chính đặc tính cách điện này lại khiến khớp nối trở thành điểm chịu ứng suất điện lớn nhất trên toàn tuyến ống.
2. Mối nguy không đến từ dòng điện làm việc mà đến từ năng lượng của xung quá áp
Một quan niệm sai lầm khá phổ biến là:
“Hệ thống Cathodic Protection chỉ làm việc với điện áp vài volt, vì vậy không cần quan tâm đến quá áp.”
Thực tế hoàn toàn ngược lại.
Điện áp vận hành của hệ thống CP chỉ phản ánh trạng thái làm việc bình thường.
Khi xảy ra:
- sét đánh trực tiếp vào khu vực lân cận,
- sét lan truyền qua hệ thống nối đất,
- quá áp do thao tác đóng cắt máy cắt trung thế,
- dòng điện cảm ứng từ đường dây truyền tải,
- hoặc sự cố chạm đất trong lưới điện,
điện áp xuất hiện trên hai đầu khớp nối cách điện có thể tăng lên hàng chục hoặc hàng trăm kilovolt chỉ trong vài micro giây.
Điều đáng lo ngại không chỉ là giá trị điện áp cực đại, mà còn là năng lượng của dòng xung.
Một dòng sét theo dạng sóng 10/350 µs có thể mang năng lượng đủ lớn để:
- đánh thủng lớp điện môi của khớp nối;
- tạo hồ quang điện qua khe cách điện;
- phá hủy lớp epoxy hoặc vật liệu cách điện bên trong;
- làm mất hoàn toàn khả năng cách điện của khớp nối.
Khác với các hư hỏng cơ khí vốn có thể quan sát bằng mắt thường, đánh thủng điện môi thường diễn ra âm thầm.
Khớp nối vẫn giữ nguyên hình dạng bên ngoài, đường ống vẫn tiếp tục vận hành, áp suất vẫn bình thường.
Nhưng từ thời điểm đó, hệ thống CP đã không còn hoạt động đúng như thiết kế ban đầu.
3. Điều gì xảy ra sau khi khớp nối bị đánh thủng?
Trong nhiều trường hợp, hậu quả không xuất hiện ngay lập tức.
Đó chính là lý do các sự cố liên quan đến khớp nối cách điện thường bị bỏ sót trong quá trình vận hành.
Sau khi bị đánh thủng, khớp nối mất khả năng cô lập điện.
Điều này dẫn đến hàng loạt hệ quả:
3.1 Dòng điện bảo vệ catốt bị phân bố sai
Thay vì tập trung bảo vệ khu vực cần thiết, dòng điện CP sẽ thất thoát sang các kết cấu kim loại khác hoặc các đoạn đường ống không mong muốn.
Kết quả là nhiều vị trí trên tuyến ống không còn đạt điện thế bảo vệ theo thiết kế.
3.2 Tốc độ ăn mòn tăng lên
Ăn mòn điện hóa là một quá trình diễn ra liên tục.
Chỉ cần điện thế bảo vệ suy giảm trong thời gian dài, tốc độ ăn mòn có thể tăng lên đáng kể, đặc biệt tại:
- các mối hàn;
- khu vực lớp phủ bị hư hỏng;
- vùng đất có điện trở suất thấp;
- vị trí giao cắt với các công trình kim loại khác.
3.3 Khó phát hiện trong quá trình vận hành
Khác với một thiết bị điện bị cháy hoặc một cầu chì bị đứt, sự suy giảm hiệu quả của khớp nối cách điện thường chỉ được phát hiện khi:
- đo điện thế CP định kỳ;
- kiểm tra bằng thiết bị chuyên dụng;
- hoặc tệ hơn, khi đã xảy ra rò rỉ đường ống.
Lúc này, chi phí sửa chữa không chỉ nằm ở việc thay thế khớp nối mà còn bao gồm:
- dừng vận hành;
- đào mở tuyến ống;
- xử lý môi trường (nếu có rò rỉ);
- kiểm định lại toàn bộ hệ thống CP.
Đối với các tuyến ống dầu khí hoặc hóa chất, tổng chi phí có thể cao gấp hàng trăm lần giá trị của chính khớp nối.
4. Vì sao nhiều dự án vẫn bỏ qua rủi ro này?
Một trong những nguyên nhân lớn nhất là đánh giá rủi ro chưa đầy đủ.
Trong nhiều dự án, chống sét và bảo vệ catốt được xem là hai hệ thống độc lập.
Đơn vị thiết kế chống sét tập trung vào kim thu sét, hệ thống nối đất và SPD.
Trong khi đó, đơn vị thiết kế CP tập trung vào điện thế bảo vệ, anode và dòng điện chỉnh lưu.
Ít khi có sự đánh giá tổng thể về điểm giao thoa giữa hai hệ thống.
Thực tế, chính khớp nối cách điện lại là nơi mà hai lĩnh vực này gặp nhau.
Đây là điểm vừa phải đảm bảo cách điện tuyệt đối trong điều kiện vận hành bình thường, vừa phải chịu được năng lượng rất lớn khi xuất hiện sét hoặc quá áp.
Đó là một yêu cầu tưởng chừng mâu thuẫn.
Và cũng chính từ yêu cầu này, Isolating Spark Gap (ISG) ra đời.

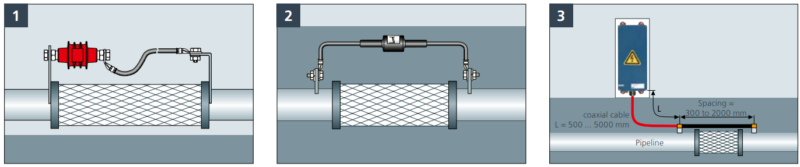

5. Isolating Spark Gap – “Người gác cổng” giữa hai yêu cầu tưởng như mâu thuẫn
Trong kỹ thuật điện, có rất ít thiết bị phải đáp ứng đồng thời hai yêu cầu trái ngược nhau.
Đối với khớp nối cách điện, yêu cầu thứ nhất là cách điện tuyệt đối để dòng điện của hệ thống Cathodic Protection không bị rò rỉ.
Nhưng yêu cầu thứ hai lại là phải dẫn điện ngay lập tức khi xuất hiện dòng sét hoặc xung quá áp.
Thoạt nghe, đây là hai yêu cầu không thể cùng tồn tại.
Nếu một thiết bị luôn dẫn điện, hệ thống CP sẽ mất tác dụng.
Ngược lại, nếu thiết bị luôn cách điện, năng lượng của dòng sét sẽ tìm mọi cách phá vỡ lớp điện môi của khớp nối.
Isolating Spark Gap (ISG) ra đời để giải quyết chính mâu thuẫn này.
Thay vì lựa chọn giữa “cách điện” hoặc “dẫn điện”, ISG chỉ thay đổi trạng thái khi điện áp vượt quá một giá trị được thiết kế trước.
Nói cách khác, ISG không hoạt động theo dòng điện, mà hoạt động theo điện trường.
Đó là sự khác biệt rất quan trọng.
6. Điều gì thực sự xảy ra khi sét xuất hiện trên một tuyến đường ống?
Nhiều người hình dung sét chỉ gây nguy hiểm khi đánh trực tiếp vào đường ống.
Thực tế, phần lớn các sự cố liên quan đến CP lại đến từ sét lan truyền hoặc quá áp cảm ứng.

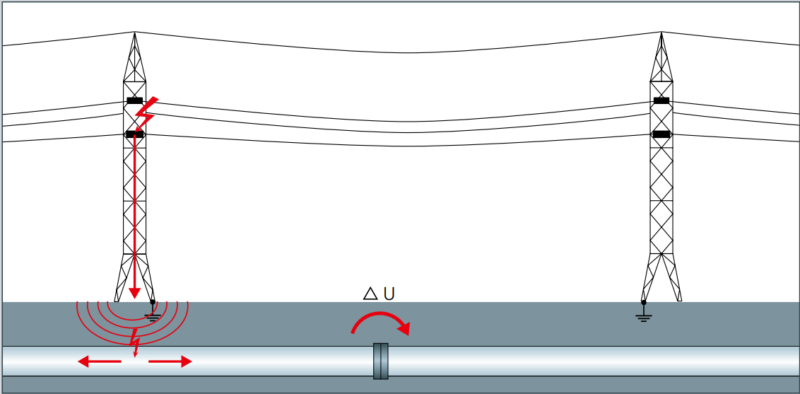

Khi một tia sét đánh xuống mặt đất hoặc vào kết cấu kim loại gần tuyến ống, dòng điện hàng chục kiloampere sẽ lan truyền trong hệ thống nối đất.
Theo định luật Ohm:
U = I × R
Chỉ cần hệ thống nối đất có điện trở vài ohm, dòng sét vài chục kiloampere cũng đủ tạo nên sự chênh lệch điện thế lên tới hàng chục hoặc hàng trăm kilovolt giữa hai điểm trên cùng một tuyến ống.
Hiện tượng này được gọi là Ground Potential Rise (GPR) – sự tăng điện thế của hệ thống nối đất.
Đây chính là nguyên nhân khiến hai đầu của khớp nối cách điện xuất hiện điện áp rất lớn, mặc dù bản thân đường ống không hề bị sét đánh trực tiếp.
Đối với khớp nối, điều quan trọng không phải là vị trí sét đánh, mà là điện áp xuất hiện giữa hai đầu của nó.
7. Cơ chế phóng điện của Isolating Spark Gap
Để hiểu vì sao ISG có thể bảo vệ khớp nối, cần nhìn dưới góc độ của vật lý điện cao áp.
Trong điều kiện bình thường, khe hở bên trong ISG chứa môi trường cách điện (không khí hoặc khí được kiểm soát).
Ở điện áp thấp, môi trường này có điện trở rất lớn.
Do đó:
- Không có dòng điện chạy qua ISG.
- Không ảnh hưởng đến điện thế của hệ thống CP.
- Không làm thay đổi dòng điện bảo vệ catốt.
Tuy nhiên, khi điện trường vượt quá cường độ đánh thủng của môi trường cách điện, các phân tử khí bắt đầu bị ion hóa.
Quá trình này diễn ra cực nhanh:
- Các electron tự do được gia tốc.
- Chúng va chạm với các phân tử khí.
- Sinh ra nhiều electron hơn.
- Hình thành dòng thác điện tử (electron avalanche).
- Khe hở chuyển từ trạng thái cách điện sang trạng thái dẫn điện.
Hiện tượng này xảy ra chỉ trong micro giây.
Ngay khi hồ quang được hình thành, trở kháng của ISG giảm xuống rất thấp.
Dòng sét sẽ ưu tiên đi qua ISG thay vì tìm cách xuyên thủng lớp điện môi của khớp nối.
Đây chính là điểm mấu chốt.
ISG không ngăn sét.
ISG điều khiển đường đi của năng lượng sét.
Trong kỹ thuật chống sét, việc “điều khiển dòng điện” luôn quan trọng hơn việc cố gắng “chặn dòng điện”.
8. Sau khi dòng sét đi qua, điều gì xảy ra?
Một ưu điểm lớn của ISG là khả năng tự phục hồi trạng thái cách điện.
Ngay khi xung điện kết thúc:
- Hồ quang tắt.
- Môi trường bên trong khe hở trở lại trạng thái cách điện.
- Thiết bị không tiếp tục dẫn điện.
- Hệ thống Cathodic Protection hoạt động bình thường như trước khi có sự cố.
Đây là điểm khác biệt quan trọng so với hiện tượng đánh thủng điện môi của khớp nối.
Nếu khớp nối bị đánh thủng, hư hỏng thường mang tính vĩnh viễn.
Trong khi đó, ISG được thiết kế để trải qua quá trình phóng điện nhiều lần mà vẫn duy trì đặc tính ban đầu.
9. Tại sao không sử dụng SPD để thay thế ISG?
Đây là một trong những câu hỏi mà đội ngũ kỹ thuật của DHK thường nhận được trong quá trình tư vấn.
Xét về chức năng, cả Surge Protective Device (SPD) và Isolating Spark Gap đều liên quan đến bảo vệ quá áp.
Nhưng về bản chất kỹ thuật, hai thiết bị này được phát triển cho hai mục tiêu hoàn toàn khác nhau.
SPD được thiết kế để giới hạn điện áp dư nhằm bảo vệ các thiết bị điện tử như PLC, bộ nguồn, RTU, SCADA hay hệ thống điều khiển.
Trong khi đó, ISG được thiết kế để duy trì khả năng cách điện của khớp nối, đồng thời tạo đường dẫn cho dòng xung năng lượng rất lớn trong thời gian cực ngắn.
Nói cách khác:
- SPD bảo vệ thiết bị điện khỏi điện áp cao.
- ISG bảo vệ kết cấu cơ điện khỏi năng lượng của dòng sét.
Một SPD có thể hoạt động rất tốt trong tủ điều khiển nhưng không được thiết kế để chịu điều kiện làm việc của một khớp nối cách điện ngoài hiện trường.
Ngược lại, ISG cũng không có chức năng bảo vệ các linh kiện điện tử nhạy cảm.
Đây là hai giải pháp bổ sung cho nhau, không phải thay thế lẫn nhau.
10. Một sai lầm khác: Đồng nhất Isolating Spark Gap với Polarization Cell Replacement (Decoupler)
Trong những năm gần đây, một số dự án bắt đầu sử dụng Decoupler (PCR – Polarization Cell Replacement) thay cho ISG.
Điều này dẫn đến nhiều tranh luận trong giới thiết kế.
Thực tế, Decoupler là một công nghệ khác.
Thiết bị này thường sử dụng các linh kiện bán dẫn kết hợp với tụ điện hoặc MOV để:
- cách ly dòng điện một chiều của CP;
- nhưng cho phép dòng điện xoay chiều hoặc dòng sự cố đi qua.
Trong khi đó, Isolating Spark Gap hoạt động hoàn toàn dựa trên hiện tượng đánh thủng có kiểm soát của khe hở phóng điện, không phụ thuộc vào linh kiện bán dẫn.
Mỗi giải pháp đều có ưu điểm và phạm vi ứng dụng riêng.
Việc lựa chọn ISG hay Decoupler không nên dựa trên giá thành, mà cần căn cứ vào:
- mức năng lượng của dòng sét dự kiến;
- yêu cầu của hệ thống CP;
- tiêu chuẩn thiết kế;
- môi trường lắp đặt;
- yêu cầu vận hành lâu dài.
Một kỹ sư có kinh nghiệm sẽ luôn đánh giá toàn bộ hệ thống trước khi quyết định giải pháp bảo vệ, thay vì lựa chọn thiết bị theo thói quen.
11. Góc nhìn của DHK: Thiết kế hệ thống, không chỉ lựa chọn thiết bị
Trong nhiều năm tham gia các dự án dầu khí, năng lượng và hạ tầng công nghiệp, chúng tôi nhận thấy rằng phần lớn sự cố không xuất phát từ việc thiếu thiết bị, mà từ việc thiếu sự phối hợp giữa các hệ thống bảo vệ.
Một hệ thống chống sét được thiết kế tốt nhưng không xét đến Cathodic Protection vẫn có thể để lại “điểm mù” tại các khớp nối cách điện. Ngược lại, một hệ thống CP đạt yêu cầu về điện thế bảo vệ nhưng không đánh giá rủi ro quá áp cũng khó đảm bảo tuổi thọ thiết kế của tuyến ống.
Chính vì vậy, cách tiếp cận hiện đại không còn là lựa chọn từng thiết bị riêng lẻ, mà là phối hợp giữa chống sét, nối đất, cân bằng điện thế và bảo vệ catốt thành một giải pháp tổng thể. Trong giải pháp đó, Isolating Spark Gap đóng vai trò như chiếc cầu nối giữa an toàn điện và bảo vệ chống ăn mòn.
