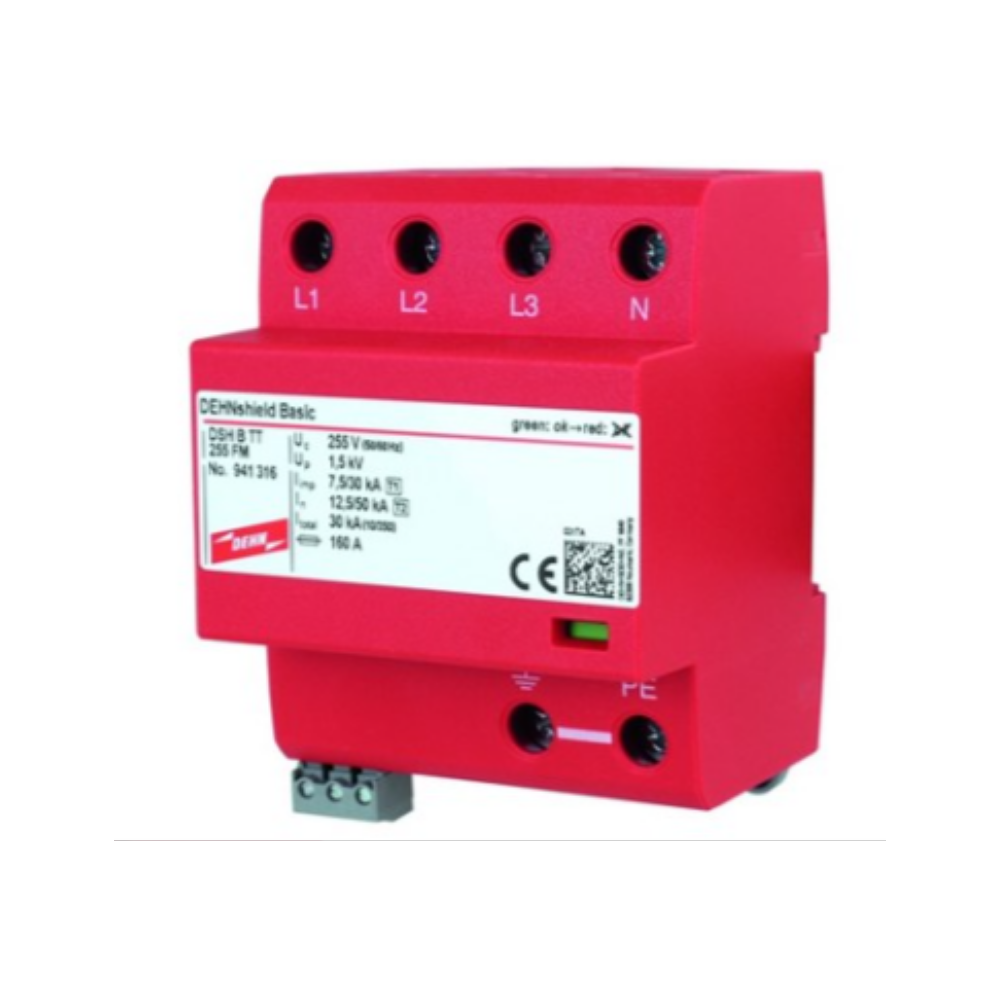

Thiết bị chống sét nguồn điện 3 pha, tích hợp bảo vệ sơ cấp và thứ cấp DSH B TT 255 FM (941 316) - DEHN

Thiết bị chống sét nguồn điện 3 pha, tích hợp bảo vệ sơ cấp và thứ cấp DSH B TT 255 FM (941 316) – DEHN

DSH B TT 255 FM (941 316) là thiết bị chống sét lan truyền cho nguồn điện 3 pha, tích hợp bảo vệ Type 1 + Type 2 trong cùng một module. Thiết bị sử dụng công nghệ khe hở phóng điện (Spark Gap) cho khả năng thoát dòng sét mạnh 30 kA (10/350 µs), giúp bảo vệ hiệu quả hệ thống điện trước xung quá áp do sét.

Thông số Giá trị
Model DSH B TT 255 FM
Mã sản phẩm 941 316
Loại SPD Type 1 + Type 2
Hệ thống điện 3 pha (230 / 400 V)
Điện áp làm việc tối đa (Uc) 255 V
Dòng xung sét (10/350 µs) 30 kA
Dòng xả danh định (8/20 µs) 12.5 / 50 kA
Mức bảo vệ điện áp (Up) ≤ 1.5 kV
Thời gian đáp ứng ≤ 100 ns
Kiểu lắp đặt DIN Rail 35 mm
Danh mục: Xem trên:

Giới thiệu sản phẩm

Thiết bị chống sét lan truyền cho hệ thống nguồn điện 3 pha DSH B TT 255 FM (941 316) tích hợp bảo vệ Type 1 + Type 2 trong cùng một module. Thiết bị sử dụng công nghệ khe hở phóng điện (Spark Gap – SG) cho khả năng thoát dòng sét lớn, giúp bảo vệ hiệu quả hệ thống điện và thiết bị trước xung quá áp do sét.

Đặc điểm nổi bật

  • Tích hợp SPD Type 1 + Type 2, bảo vệ toàn diện hệ thống điện 3 pha.

  • Khả năng thoát dòng sét lên đến 30 kA (10/350 µs).

  • Không gây ngắt aptomat ≤ 32A gL/gG khi xảy ra dòng xung sét.

  • Cửa sổ Life-Check hiển thị trạng thái xanh / đỏ, dễ dàng kiểm tra tình trạng hoạt động của thiết bị.

  • Thiết kế nhỏ gọn, lắp đặt nhanh trên thanh DIN Rail 35 mm, phù hợp cho tủ điện công nghiệp và dân dụng.

Thông số kỹ thuật

Thông số kỹ thuật
Thiết bị chống sét lan truyền cho hệ thống nguồn điện 3 pha DSH B TT 255 FM

Thông số kỹ thuật sản phẩm:

Tên Sản phẩm DSH B TT 255 FM
Mã Sản phẩm 941 316
SPD theo EN 61643-11 / IEC 61643-11 loại 1 + loại 2 / lớp I + loại II
Khả năng bảo vệ thiết bị đầu cuối (≤ 10 m) loại 1 + loại 2 + loại 3
Điện áp làm việc (ac) ( U N ) 230 V (50/60 Hz)
Điện áp làm việc tối đa (ac) ( U C ) 255 V (50/60 Hz)
Khả năng thoát xung (10/350 ms) [L + N-PE] ( I total ) 30 kA
Khả năng thoát xung (10/350 µs) [LN] / [N-PE] ( I imp ) 7,5 / 30 kA
Khả năng thoát xung (8/20 µs) [LN] / [N-PE] ( I n ) 12.5 / 50 kA
Mức điện áp bảo vệ [LN] / [N-PE] ( U P ) ≤ 1,5 / ≤ 1,5 kV
Khả năng dập dòng Follow (dòng 50Hz) 25 kA rms / 100 A rms
Khả năng giới hạn dòng Follow (dòng 50Hz) < 32A gL/gG khi Ik = 25 kArms
Thời gian đáp ứng ( t A ) ≤ 100 ns
Khả năng bảo vệ mạch chính 160 A gG
Quá áp tạm thời (TOV) [LN] (U T ) 440 V / 120 phút.
Quá áp tạm thời (TOV) [N-PE] (U T ) 1200 V / 200 ms
Nhiệt độ làm việc ( T U ) -40 ° C … +80 ° C
Trạng thái hoạt động xanh đỏ
Để gắn 35 mm Dinrail
Vật liệu vỏ nhựa nhiệt dẻo, màu đỏ, UL 94 V-0
Vị trí lắp đặt Trong nhà
IP  20
Chiều rộng chuẩn 2 mod
