Thiết bị chống sét nguồn điện 1 pha, tích hợp bảo vệ sơ cấp và thứ cấp DSH B TT 2P 255 FM (941 116) - DEHN

Thiết bị chống sét nguồn điện 1 pha, tích hợp bảo vệ sơ cấp và thứ cấp DSH B TT 2P 255 FM (941 116) – DEHN

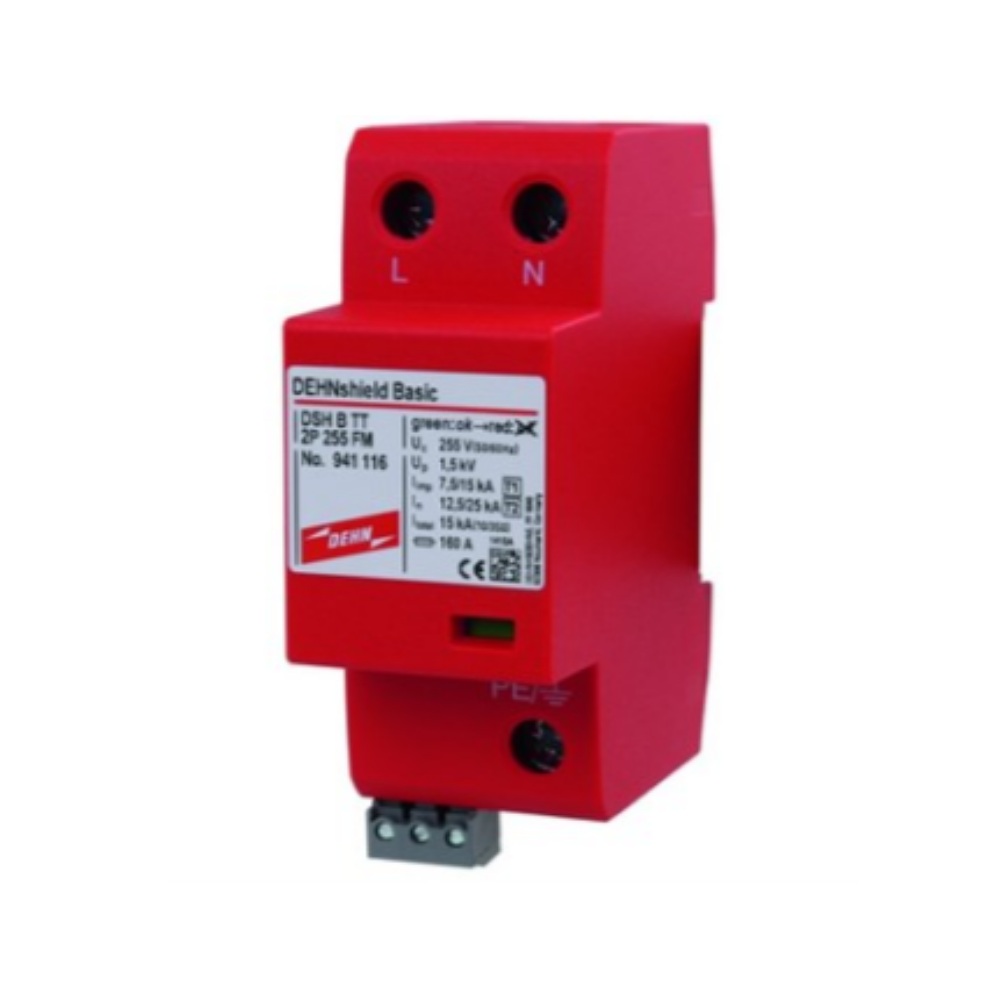

DSH B TT 2P 255 FM (941 116) là thiết bị chống sét lan truyền cho nguồn điện 1 pha, tích hợp bảo vệ Type 1 + Type 2 trong cùng một module. Thiết bị sử dụng công nghệ khe hở phóng điện (Spark Gap) giúp thoát dòng sét hiệu quả lên đến 15 kA (10/350 µs), bảo vệ hệ thống điện và thiết bị trước xung quá áp do sét.

Thông số Giá trị
Model DSH B TT 2P 255 FM
Mã sản phẩm 941 116
Loại SPD Type 1 + Type 2
Hệ thống điện 1 pha (230 V)
Điện áp làm việc tối đa (Uc) 255 V
Dòng xung sét (10/350 µs) 15 kA
Dòng xả danh định (8/20 µs) 12.5 / 25 kA
Mức bảo vệ điện áp (Up) ≤ 1.5 kV
Thời gian đáp ứng ≤ 100 ns
Kiểu lắp đặt DIN Rail 35 mm
Danh mục: Xem trên:

Giới thiệu sản phẩm

Thiết bị chống sét lan truyền cho nguồn điện 1 pha DSH B TT 2P 255 FM (941 116) tích hợp bảo vệ Type 1 + Type 2 trong cùng một module. Thiết bị sử dụng công nghệ khe hở phóng điện (Spark Gap – SG) giúp thoát dòng sét hiệu quả, bảo vệ hệ thống điện trước xung sét trực tiếp và lan truyền.

Đặc điểm nổi bật

  • Tích hợp SPD Type 1 + Type 2, bảo vệ toàn diện hệ thống điện 1 pha.

  • Khả năng thoát dòng sét 15 kA (10/350 µs).

  • Không gây ngắt aptomat ≤ 32A gL/gG khi xảy ra dòng xung sét.

  • Cửa sổ Life-Check hiển thị trạng thái xanh/đỏ giúp kiểm tra thiết bị dễ dàng.

  • Thiết kế nhỏ gọn, lắp đặt nhanh trên thanh DIN Rail 35 mm.

Thông số kỹ thuật

Thông số kỹ thuật
  Thiết bị chống sét lan truyền cho nguồn điện 1 pha DSH B TT 2P 255 FM

Thông số kỹ thuật sản phẩm:

Tên Sản phẩm DSH B TT 2P 255 FM
Mã Sản phẩm 941 116
SPD theo EN 61643-11 / IEC 61643-11 loại 1 + loại 2 / lớp I + loại II
Khả năng bảo vệ thiết bị đầu cuối (≤ 10 m) loại 1 + loại 2 + loại 3
Điện áp làm việc (ac) ( U N ) 230 V (50/60 Hz)
Điện áp làm việc tối đa (ac) ( U C ) 255 V (50/60 Hz)
Khả năng thoát xung (10/350 ms) [L + N-PE] ( I total ) 15 kA
Khả năng thoát xung (10/350 µs) [LN] / [N-PE] ( I imp ) 7,5 / 15 kA
Khả năng thoát xung (8/20 µs) [LN] / [N-PE] ( I n ) 12.5 / 25 kA
Mức điện áp bảo vệ [LN] / [N-PE] ( U P ) ≤ 1,5 / ≤ 1,5 kV
Khả năng dập dòng Follow (dòng 50Hz) 25 kA rms / 100 A rms
Khả năng giới hạn dòng Follow (dòng 50Hz) < 32A gL/gG khi Ik = 25 kArms
Thời gian đáp ứng ( t A ) ≤ 100 ns
Khả năng bảo vệ mạch chính 160 A gG
Quá áp tạm thời (TOV) [LN] (U T ) 440 V / 120 phút. – chịu được
Quá áp tạm thời (TOV) [N-PE] (U T ) 1200 V / 200 ms – chịu được
Nhiệt độ làm việc ( T U ) -40 ° C … +80 ° C
Trạng thái hoạt động xanh đỏ
Để gắn 35 mm Dinrail
Vật liệu vỏ nhựa nhiệt dẻo, màu đỏ, UL 94 V-0
Vị trí lắp đặt Trong nhà
IP  20
Chiều rộng chuẩn 2 mod

Liên hệ với chúng tôi để được tư vấn và hỗ trợ tốt nhất về các giải pháp phòng chống sét toàn diện.
