Thiết bị chống sét nguồn điện 1 pha DSH TT 2P 255 FM (941 115) – DEHN

Giới thiệu sản phẩm

Thiết bị chống sét lan truyền nguồn điện 1 pha DSH TT 2P 255 FM (941 115) tích hợp bảo vệ sơ cấp (Type 1) và thứ cấp (Type 2) trong cùng một module. Thiết bị sử dụng công nghệ khe hở phóng điện (Spark Gap – SG) cho khả năng thoát dòng sét lớn, giúp bảo vệ hiệu quả hệ thống điện và thiết bị trước các xung quá áp do sét.

Đặc điểm nổi bật

• SPD Type 1 + Type 2, bảo vệ nguồn điện 1 pha trước xung sét trực tiếp và lan truyền.

• Tích hợp phần tử thoát sét kiểu khe hở phóng điện (SG) cho khả năng chịu năng lượng sét cao.

• Khả năng thoát dòng xung sét lên đến 25 kA (10/350 µs).

• Không gây ngắt aptomat ≤ 32A gL/gG khi xảy ra dòng xung sét.

• Cửa sổ Life-Check hiển thị trạng thái xanh / đỏ giúp theo dõi tình trạng module dễ dàng.

• Thiết kế nhỏ gọn, lắp đặt nhanh trên thanh DIN Rail 35 mm, phù hợp cho nhiều hệ thống tủ điện.

Thông số kỹ thuật

Thông số kỹ thuật

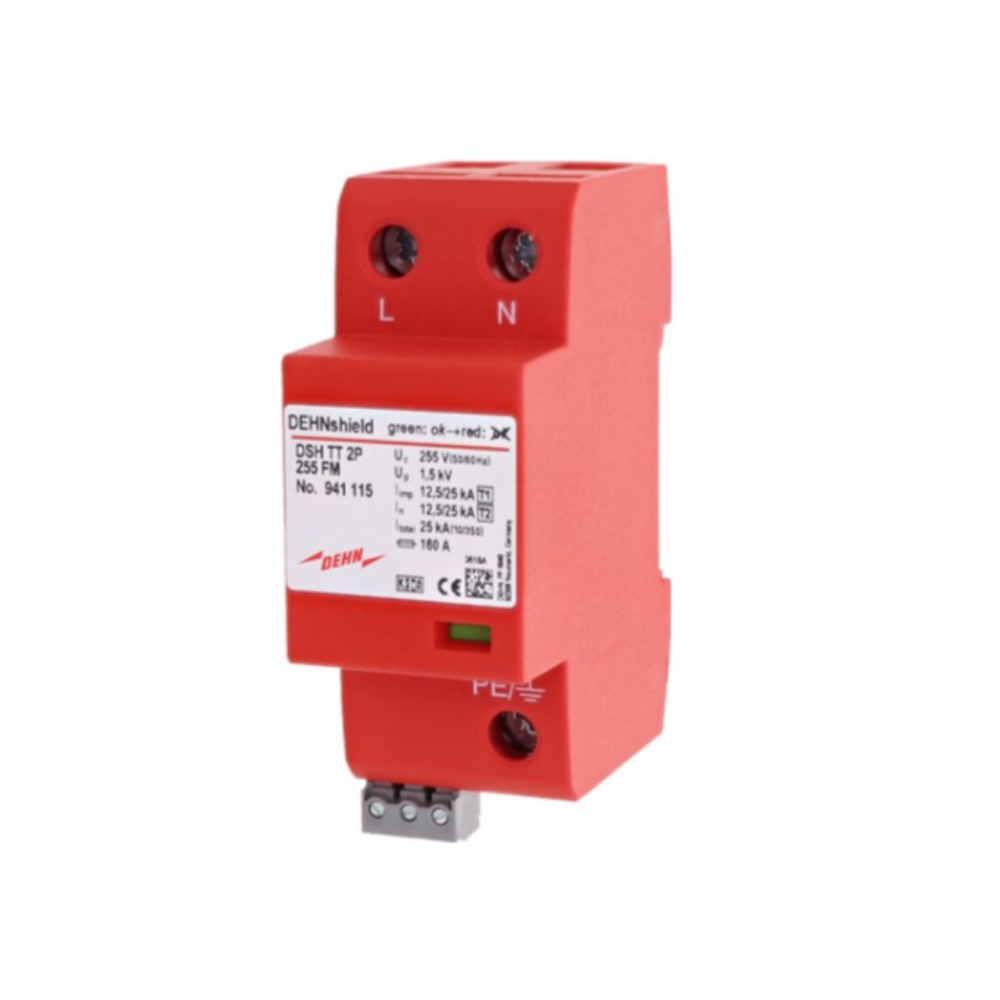

Hình ảnh sản phẩm                Sơ đồ đấu nối                                    Kích thước sản phẩm Tên thiết bị DSH TT 2P 255 FM Mã sản phẩm 941 115 SPD theo tiêu chuẩn IEC 61343-1/-11 / EN 61.643-11 Cấp 1 + cấp 2 Khả năng bảo vệ thiết bị đầu cuối (≤5m) Cấp 1 + cấp 2 + cấp 3 Điện áp làm việc (UN) 230 / 400 V (50 / 60 Hz) Điện áp làm việc tối đa (UC) 255 V (50 / 60 Hz) Khả năng thoát xung (10/350 µs) [L+N-PE] (Itotal) 25 kA Khả năng thoát xung (10/350 µs) [L/N] / [N-PE] (Iimp) 12.5 / 25 kA Khả năng thoát xung (8/20 μs) (In) 12.5 / 25 kA Mức điện áp bảo vệ [L/N] / [N-PE] (Up) ≤ 1.5 kV / ≤ 1.5 kV Khả năng dập dòng Follow (dòng 50Hz) 25 kArms / 100 Arms Khả năng giới hạn dòng Follow (dòng 50Hz) < 32A gL/gG khi Ik = 25 kArms Thời gian đáp ứng (tA) ≤ 100 ns Khả năng bảo vệ mạch chính 160 A gL/gG Quá áp tạm thời (TOV) [L/N]] (UT) 440 V / 120 min. Quá áp tạm thời (TOV) [N-PE] (UT) 1200 V / 200 ms Nhiệt độ làm việc (Tu) -40oC ÷ 80oC Trạng thái hoạt động Xanh / Đỏ Tiết diện dây dẫn M1.5 ÷ M35 Đế gắn 35mm Dinrail Chất liệu vỏ Nhựa chịu nhiêt, màu đỏ Vị trí lắp đặt Trong nhà IP  20 Chiều rộng chuẩn 2 mod Chứng nhận chất lượng độc lập KEMA, VDE, UL, VdS
